支持现场安装；
三头螺纹快速连接，防水密封等功能；
产品符合RoHS要求。

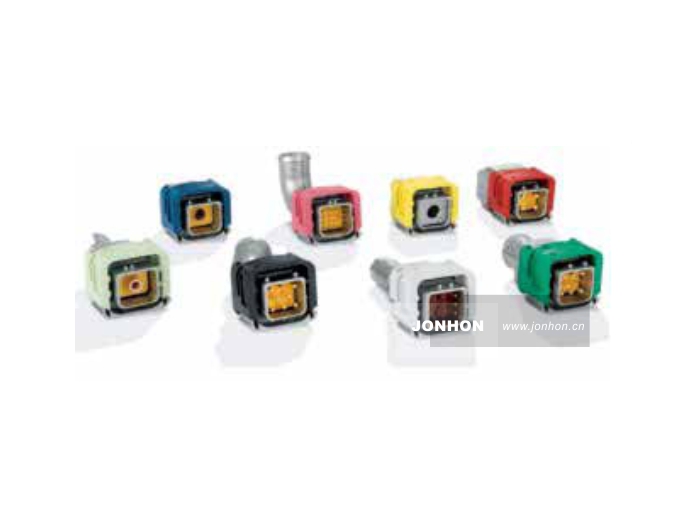

单矩形、双矩形、三矩形、四矩形模块组合式结构，多种外壳类型满足不同安装需求，防误插梯形金属外壳，多种接触件类型满足不同信号传输，直式出线和90度出线电缆夹，符合GJB177A(MIL-C-81659B)，符合企标Q/21EJ232的要求。

模块化结构，不同绝缘体部件与壳体配合形成多种型号，满足不同用户使用要求；

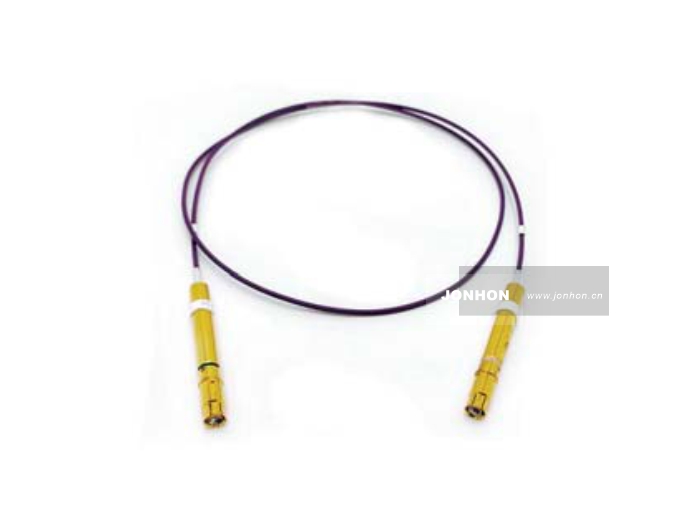

8#高速差分接触件传输速率达1.65Gbps，标准8#射频接触件使用频率0~500MHz，浮动8#射频接触件使用频率0~18GHz，符合企标Q/21EJ719-2009的要求。

模块化结构，不同绝缘体部件与壳体配合形成多种型号，满足不同用户使用要求；

8#高速差分接触件传输速率达1.65Gbps，符合企标Q/21EJ719的要求。

用于小型机柜接口，能够代替通用圆形连接器和ARINC系列连接器，实现前面板或电缆间连接；

模块化组合式结构，可根据使用情况自由选择接点排列以形成新的产品型号；

防错装绝缘体模块识别键位，机架连接器插头具有浮动结构，插座具有电磁屏蔽结构，非机柜连接器具有螺纹锁紧结构和6方向键位识别结构，符合ARINC801、EN4644标准，符合企标Q/21EJ1201的要求。

产品适用于大数据量光通信、核心路由系统等领域，用于柜柜互连，亦可用于板柜互连，实现小空间的安装和操作；
接触件为12芯、24芯MT标准接口，性能可靠、操作简单、集成度高，产品可实现12路、24路、48路、72路等高密度光信号传输；
陶瓷珠卡锁连接，一次推拉连接和解锁，操作方便，可实现连接器的快速插拔；

插头组件配接带状72芯光缆。

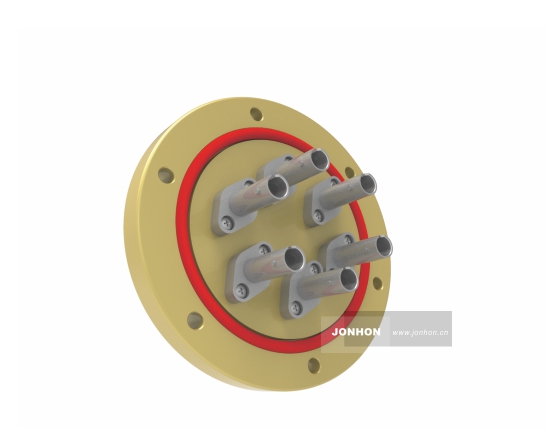

玻璃烧结密封产品，法兰密封有O型圈和刀口两种方式可选，节点涵盖55、41、20、10等，接受定制。

符合TB/T2761-1996， 卡口式快速连接，具有盲插功能，接触件与导线采用压接，可方便取卸，高可靠的双曲面线簧插孔，插头、插座既可装针，也可装孔。

头座采用卡口式快速连接锁紧形式，使用方便快捷；冠带结构插孔，接触电阻小；抗振动、耐冲击；单键定位具有盲插功能；通过滑块滑动实现产品锁紧及分离。

头座螺钉锁紧，满足板到线使用场景；

满足波峰焊；

产品符合欧盟RoHS指令要求；

为I/O电源设备定制开发。

插合界面符合IEC 61076-2-109，标准M12规格接口，通用性强；

防水防尘功能，整体达到IP67；

可满足传输性能ISO11801 Channel Class Ea；

可满足千兆以太网、万兆以太网应用；

产品符合欧盟RoHS指令要求。

短线连接器，主要适用于有短接要求的场合，插头插座分离时插头自动短接；

连接方式：卡口式、三头螺纹式；

端接形式：焊接，适配0.2～3mm²导线；

执行企业标准：Q/21EJ266；

6芯产品符合《配电自动化终端技术规范》在馈线终端侧电流接口要求。

 头座具有锁紧功能；

 抗振动、耐冲击；

 接触件端接方式为螺栓连接；

 接触件触头接触。

头座采用螺纹导杆连接锁紧形式；

双曲面线簧插孔，接触电阻小；

抗振动、耐冲击；

六方识别导销，防止误插；

模块式结构，模块可以根据用户需要自由组合。

零插拔力；

铝合金壳体，镀镍；

节点间距2.54mm；

接触件规格0.64×0.4，0.4×0.4；

包括60芯～360芯5种规格；

引脚有印制板焊接和导线压接。

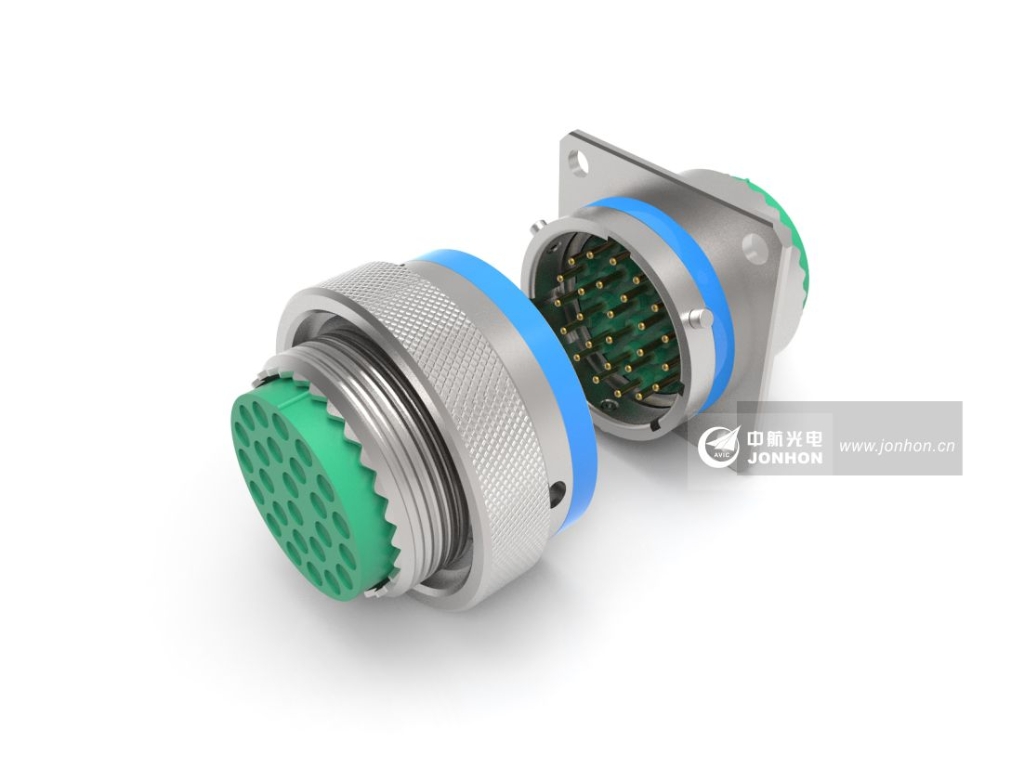

中国第五代军用高端连接器，三头螺纹快速连接，独特防松脱机构，高可靠双曲面线簧插孔，防盐雾能力强，100%防斜插，优良的EMI/RFI屏蔽性能，可实现射频、差分、光纤接触件在相应孔位上换装，实现不同信号的集成传输，接触件采用后松后取式，端接方式有压接、焊接及印制板焊等，具有防火壳体、铝合金壳体和多种镀层，符合企标Q/21EJ950的要求。

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

卡口式快速连接，锁紧牢靠抗振耐冲，双曲面线簧插孔插拔柔和连接可靠，具有防水功能，插合后可耐1m水深，防斜插功能，有效保护插针不被壳体碰伤，五种键位角度定位实现盲插和防错插功能，强耐环境性能，符合GJB2889标准，符合企标Q/21EJ1070的要求。

卡口式快速连接，锁紧牢靠抗振耐冲，双曲面线簧插孔插拔柔和连接可靠，具有防水功能，插合后可耐1m水深，五种键位角度定位实现防错插功能，强耐环境性能，符合GJB2889标准，符合企标Q/21EJ1722的要求。

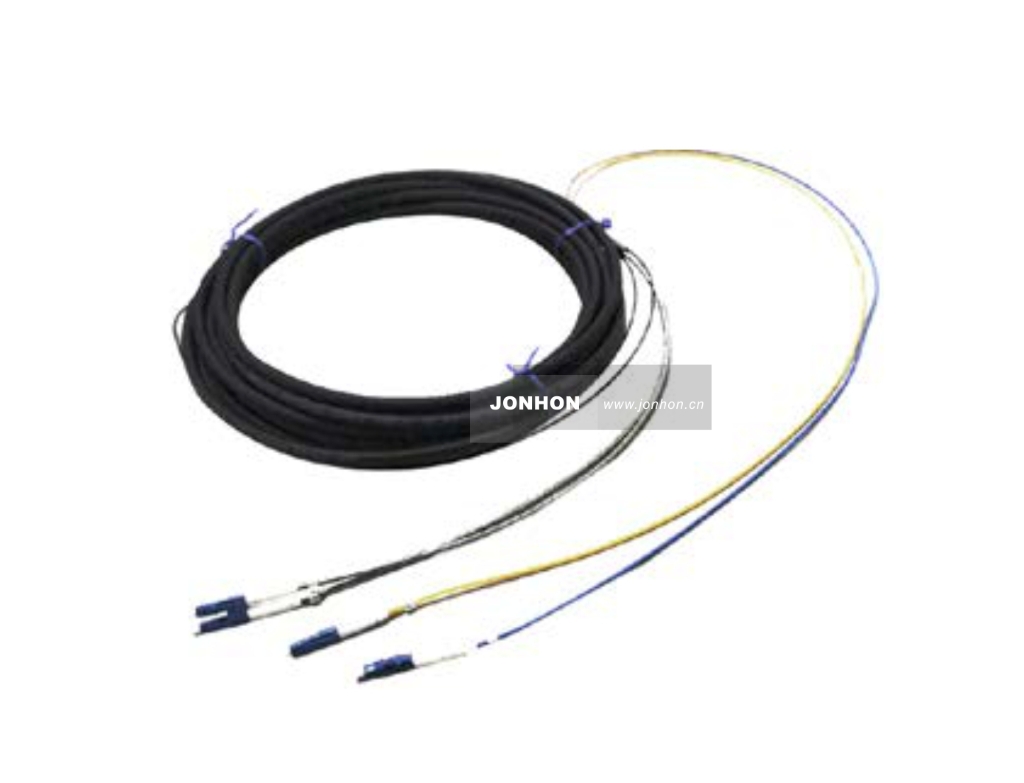

采用常规LC、SC、FC和MPO插头，标准化程度较高；

分线部件采用压接结构，提高了生产效率；

采用7mm单芯、两芯、四芯或八芯无线拉远光缆；

组件分支采用铠甲管进行保护，可防止内部纤芯被损坏。

该产品广泛应用于4G光纤通讯领域，多用于户外基站的光信号拉远传输；

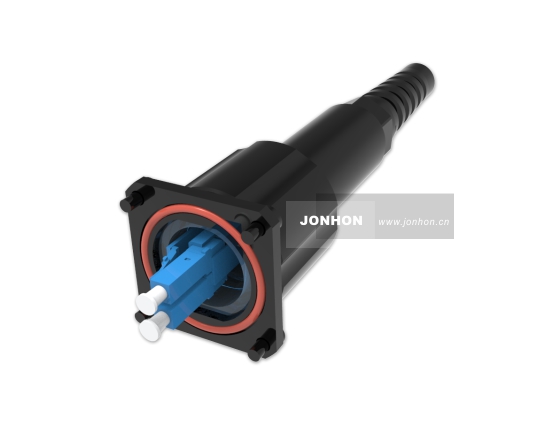

A端使用标准的DLC插头，B端可接标准LC、FC、SC插头；

分支使用不锈钢螺旋软管防护，抗弯抗压，性能可靠；

采用抗微弯光纤，产品损耗低、抗弯性能好；

耐候性能好，光缆符合UL1581耐紫外要求；

塑料壳体防护，螺纹连接，防护满足IP67要求；

产品符合RoHS要求。

该产品用于5G通讯基站的光信号拉远传输；

内装MT插芯，满足2~12芯传输；

推拉连接，快速插拔；

产品损耗低、抗弯性能好；

耐候性能好，光缆符合UL1581耐紫外要求；

与插座安装后满足IP67要求；

产品符合RoHS要求。

该产品应用于5G户外基站的光信号拉远传输；

A端使用标准的4对DLC插头，B端可接标准LC、FC、SC插头；

使用8芯光缆，集成度高，节省布线空间；

分支使用不锈钢螺旋软管防护，抗弯抗压，性能可靠；

采用抗微弯光纤，产品损耗低、抗弯性能好；

耐候性能好，光缆符合UL1581耐紫外要求；

与维护窗口连接安装，操作简易，配合防护满足IP67要求；

产品符合RoHS要求。

倾斜出线，为用户设备节省空间；

螺钉压线，可实现现场做线；

高导电材料增强载流能力；

产品符合欧盟RoHS指令要求。

拉环解锁，使用方便，为用户设备节省空间；

插头笼式弹片压线，可实现现场做线；

高导电材料增强载流能力；

产品符合欧盟RoHS指令要求。

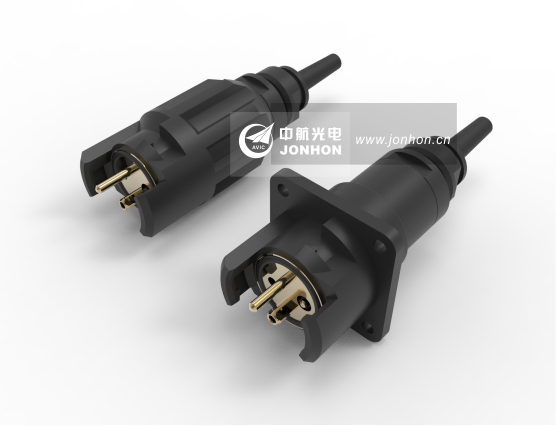

螺纹快速连接，使用方便快捷，到位标识明显；

耐环境好，盐雾可达576h，头座插合实现IP67等级防护；

插头端接形式为螺钉压线，可现场做线，插座端接形式为焊接；

可压接多种导线规格（4mm²~10mm²）；

产品符合RoHS要求，且已通过TUV、CUL认证。

适用于潮湿、浸水等恶劣环境下的设备与电缆之间的电气连接；

IP68（1m/1h）防护等级；

插头插座端接方式为压接；

插头、插座既可装针，也可装孔，接触件可取卸；

IEC防爆证书编号：IECEx CQM 14.0049X。

符合GJB2446；

接触偶为弹性绞线插针（麻花针）与刚性插孔，接触可靠；

金属屏蔽外壳，带有线夹和快速锁紧装置；

压接、焊接、直式、弯式印制板焊接多种端接形式；

插头插座装针装孔任选；

有9、15、19、25、26、37、38、51、52、74芯十种规格；

执行企业标准：21E0.204.106JT。

适用于潮湿、雨淋等恶劣环境下的设备与电缆之间的电气连接；

IP67防护等级；

插头插座端接方式为压接；

可提供正装或倒装产品。

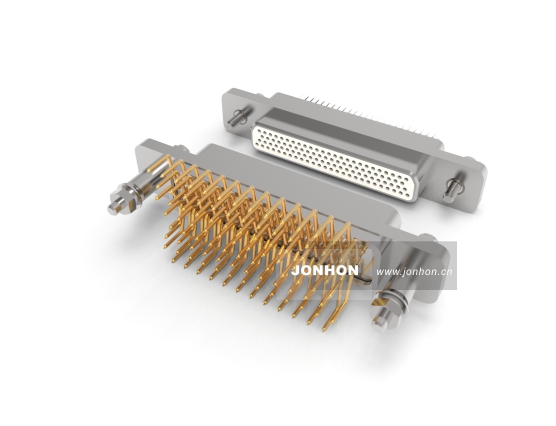

金属壳体；

接点间距为1.91mm，排距为1.65mm；

插头装弹性绞线插针，插座装刚性插孔；

两排有9、15、21、25、31、37六种芯数，三排有51、66两种芯数；

有各类锁紧组件及尾部夹线罩供选择；

插头插座按外壳安装盘宽度分为：普通型（宽）、－A型（窄）和-A1型（宽度界于普通型和-A型之间）三种；

压接、焊接、直式印制板和弯式印制板等多种端接形式；

产品执行企业标准如下：

J29A系列产品符合技术规范Q/21EJ657；

J29M系列产品符合技术规范Q/21EJ750。

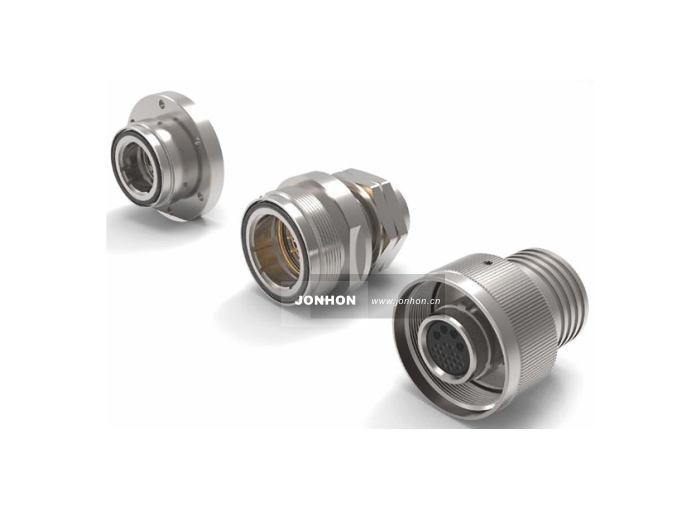

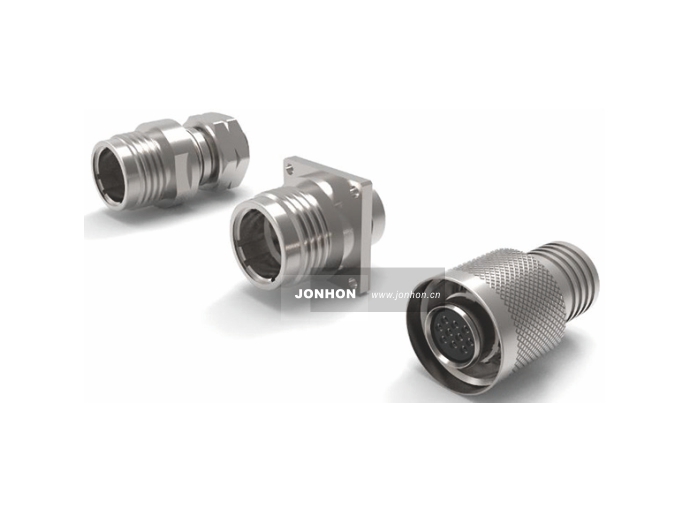

适用于潮湿、浸水等恶劣环境下的设备与电缆之间的电气连接；

IP68防护等级；

插头插座端接方式均为焊接，采用硬钎焊或熔焊；

五键定位具有盲插和防错插功能；

高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小；

插头、插座既可装针，也可装孔；

卡口式快速连接；

防爆标志为增安型（ExeⅡC T4），依据标准GB3836.1-2010，GB3836.3-2010。

金属壳体；

接点间距为1.91mm，排距为1.65mm；

插头装弹性绞线插针，插座装刚性插孔；

两排有9、15、21、25、31、37六种芯数，三排有51、66 两种芯数，四排有86一种芯数；

适配导线线芯截面积：0.15mm² ～0.35mm²；

具有快速锁紧机构，具有识别机构，可防错插；

压接、焊接和弯式印制板等多种端接形式；

产品执行企业标准如下：Q/21EJ2764。

采用钢珠锁紧式快速连接系统，对插、解锁快捷、方便；

插头和插座的壳体上均设计有红色标识，实现盲插和防呆功能；

插头采用螺钉压线，可实现现场做线；

连接器外壳360°导通，可实现屏蔽及防雷击功能；

导线采用线缆堵头固定，可实现IP67要求；

接触件适配导线4mm²或12AWG导线；

产品符合RoHS要求，且已通过TUV、CUL认证。

IP67防护等级（插合处）；

外壳为非金属材料，可有不同颜色。

标准圆形连接器中内置RJ-45、USB、RJ11等网络数据接口；

连接方式：卡口式和三头螺纹式连接；

大、小引导槽具有防误插功能；

高可靠性、耐环境性和抗振动冲击性；

头座连接后防水等级达IP67。

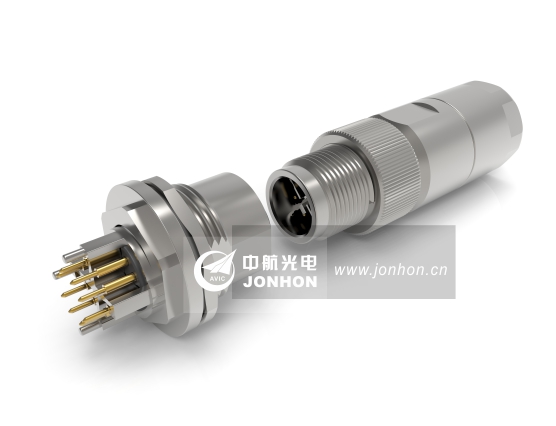

符合IEC 61076-2-101，标准M12规格接口，通用性强；

可传输百兆、千兆信号；

三种编码实现防错插功能；

头座对插到位后防护等级可达IP67；

优良的耐环境、机械性能，应用于严苛的工业环境；

多种端接形式，满足各种操作要求，可现场布线；

多种安装结构，适配各种面板开孔形式；

多种材质镀层可选。

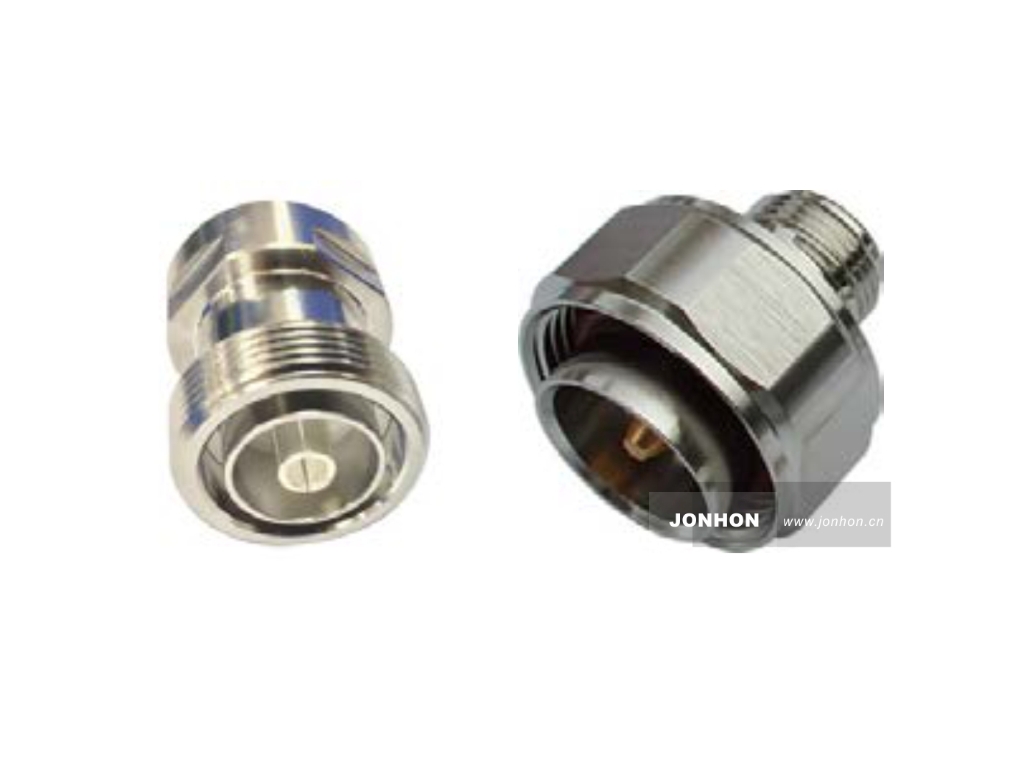

符合IEC61169-16标准；

螺纹式连接机构的高功率连接器；

抗震性强、可靠性高、机械和电气性能优良；

插头插座对插后可实现IP67要求；

产品符合RoHS要求。

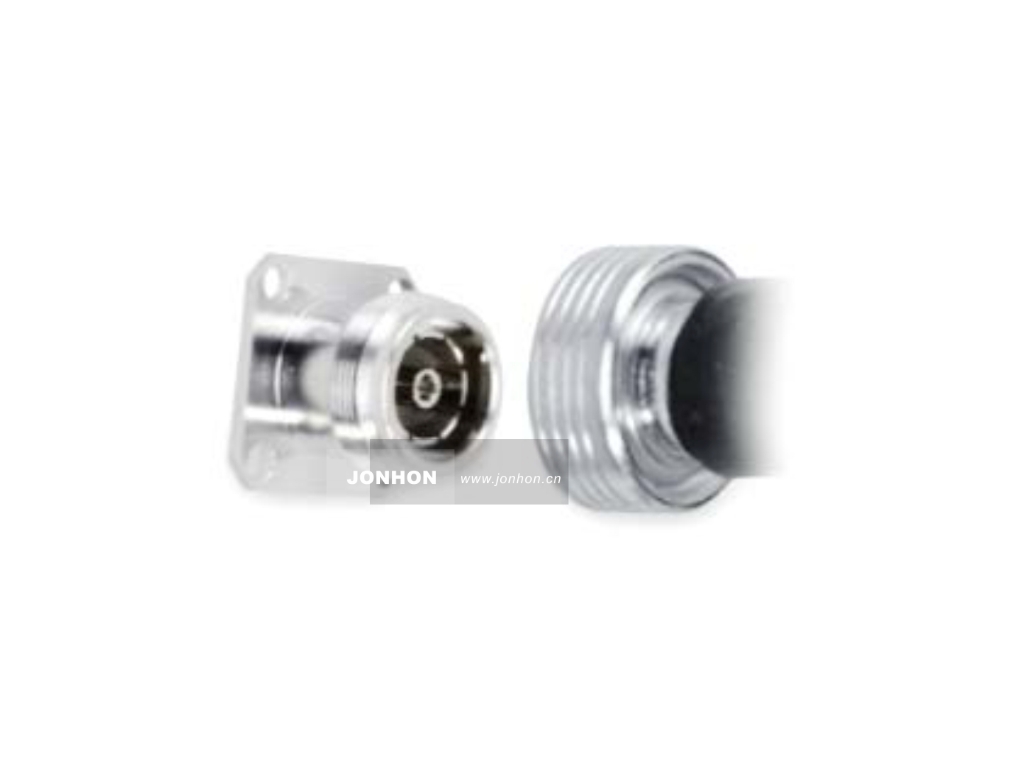

符合IEC61169-4标准；

采用螺纹式连接器，性能稳定可靠；

具有低损耗、传输功率大等特点；

插头插座对插后可实现IP67要求；

产品符合RoHS要求。

符合IEC61169-54标准；

尺寸小、低互调、电气性能优良；

插头有推拉、手拧及螺纹三种界面；

插头插座对插后可实现IP68要求；

产品符合RoHS要求。

盲插设计：插头上的导销与相应的插座插合以便保证在盲插时的对准；

稳插设计：3级接触设计：2级电源和2级信号先后接触，保证电路充分充放电；

接点间距：电源接触件间距为5.08mm或6.35mm或7.62mm，信号接触件间距为2.54mm；

支持多种交流、直流和信号配置，可根据要求增加配置；

产品符合欧盟RoHS指令要求；

符合RoHS环保要求，UL、CUL档案编号：E203642，TUV档案编号：R50178384。

通电能力强；

可以根据用户的要求，空出一些孔位不装电流接触件或改变接触件的插合顺序；

产品符合欧盟RoHS指令要求；

为通讯电源设备定制开发。

倾斜安装，最大满足5°倾角，为用户设备节省空间；

适配不同板间距，一个插座适配多个插头，可以根据板间距定制插头；

高导电材料增强载流能力；

产品符合欧盟RoHS指令要求；

为通讯电源设备定制开发。

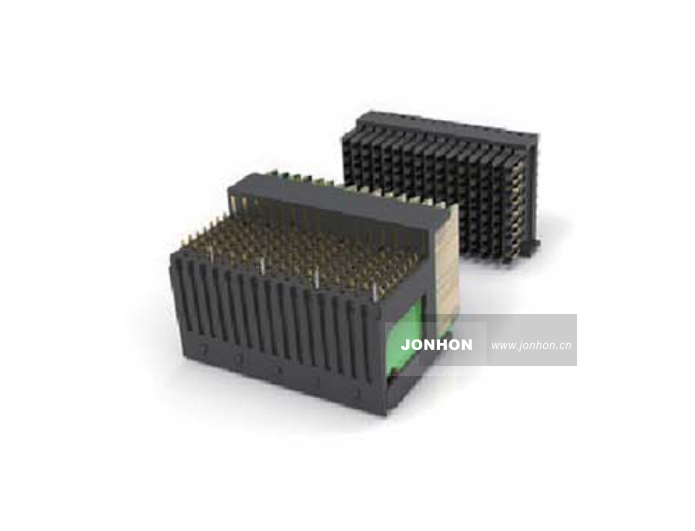

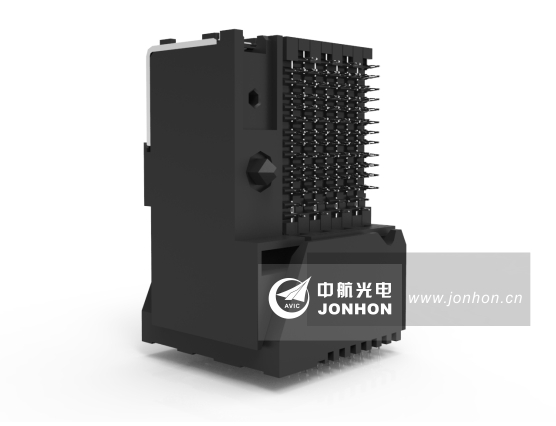

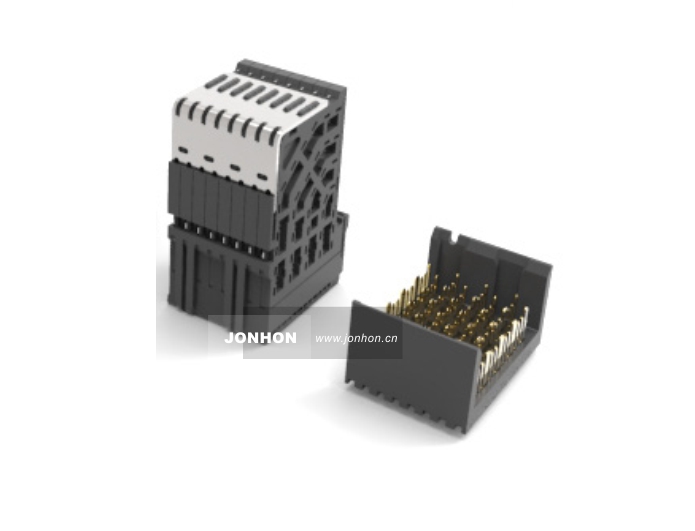

端接方式为免焊压配；

85欧姆、100欧姆的匹配差分阻抗；

适用于母板与插件板之间的高速数据传输；

GF3A传输速率：连接器25Gbps，链路12.5Gbps；

执行企业标准：Q/21EJ1987；

符合IEEE 802.3ap中10GBASE-KR的要求；

GF3B是GF3A的简化版本，支持10Gbps链路。

端接方式为免焊压配结构；

92欧姆的匹配差分阻抗，加强信号完整性；

适用于母板与插件板之间的高速数据传输；

传输速率达56Gbps，可平滑升级到112Gbps PAM4，链路数据传输速率可达25Gbps。

头座螺钉锁紧，满足板到线使用场景；

满足波峰焊；

产品符合欧盟RoHS指令要求；

为I/O电源设备定制开发。

采用绝缘体品字型结构导向定位，具有导向平稳和盲插功能；

采用倒钩弹爪式快速连接系统，操作方便，节省空间；

产品符合欧盟RoHS指令要求；

为通讯电源设备定制开发。

适配插头采用绝缘体导柱导向定位，具有导向平稳和盲插功能；

插座外部有屏蔽结构；

高导电材料增强载流能力；

产品符合欧盟RoHS指令要求；

为通讯电源设备定制开发。

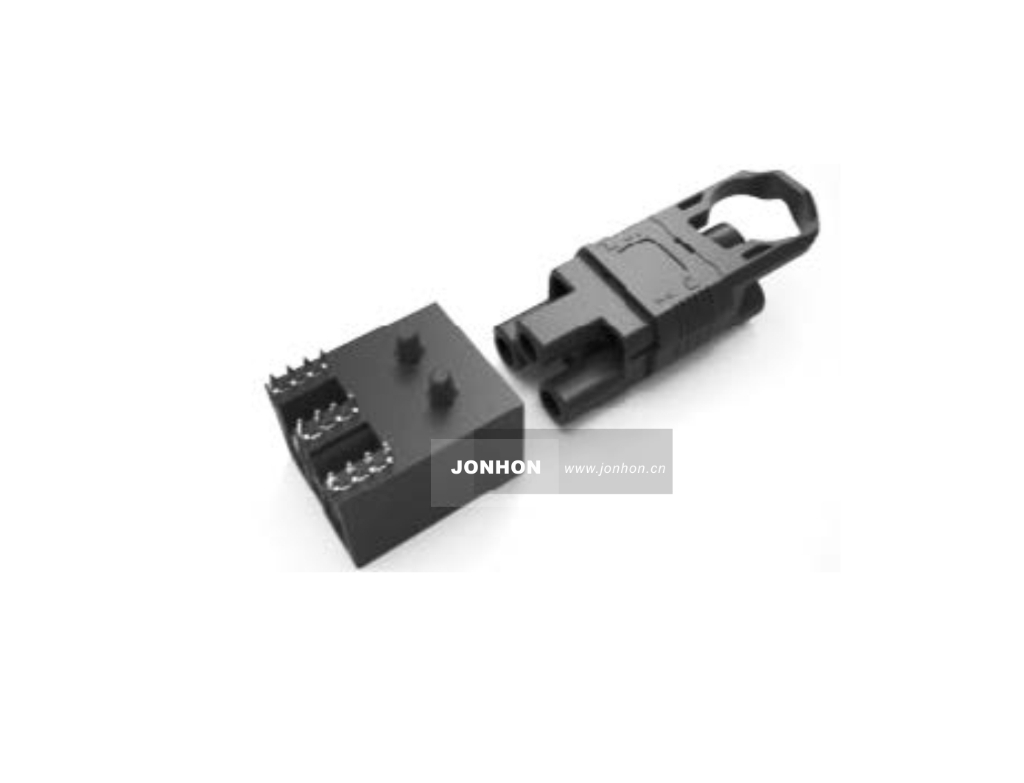

拉环解锁，使用方便，为用户设备节省空间；

插头笼式弹片压线，可实现现场做线；

高导电材料增强载流能力；

产品符合欧盟RoHS指令要求；

为通讯电源设备定制开发。

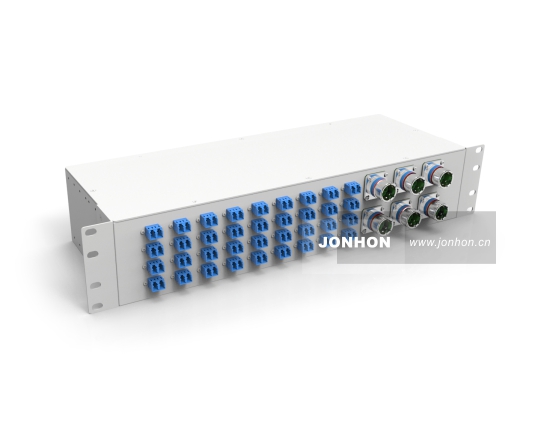

（以GBX免熔接光纤配线箱-适配J599系列预制光缆为例，其它系列请见“详细资料”）

标准19″机架安装；

光缆引入端采用多芯光纤连接器插头和插座对接，无需熔接，配线容量为4芯～24芯；

可替代标准ODF光纤配线箱；

根据需要可适配ST、FC、LC、SC等标准接口。

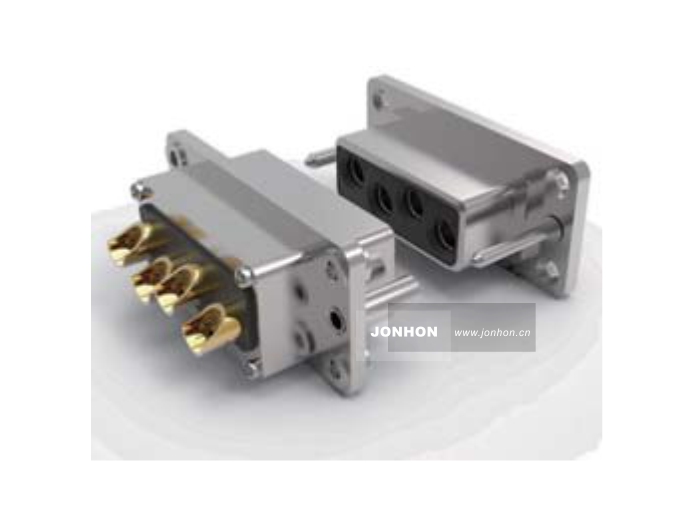

大电流板对板连接器；

电源、信号混装；

执行企业标准：Q/21EJ2417。

符合GR-1345-CORE GJB150A、GJB1217A和GJB1919A；

盲插设计：插头上的导销与相应的插座插合以便保证在盲插时的对准；

支持多个12芯、24芯标准MPO或MT插芯的对接；

符合Q/21EJ755。

头座采用螺纹导杆连接锁紧形式；

双曲面线簧插孔，接触电阻小；

抗振动、耐冲击；

六方识别导销，防止误插；

模块式结构，模块可以根据用户需要自由组合。

产品适用于大数据量光通信、核心路由系统等领域，用于柜柜互联，亦可用于板柜互联，实现小空间的安装和操作；

接触件为12芯、24芯MT标准接口，性能可靠、操作简单、集成度高，产品可实现12路、24路、48路、72路等高密度光信号传输；

陶瓷珠卡锁连接，一次推拉连接和解锁，操作方便，可实现连接器的快速插拔；

插头组件配接带状72芯光缆。

符合国军标GJB2889，适用于浸水、潮湿等恶劣环境下的设备与电缆之间的电气连接;

双曲面线簧插孔使连接器插拔柔和，连接可靠，卡口式快速连接系统，锁紧牢靠，抗振耐冲， 防水功能，防护等级IP68，五种键位角度定位实现防错插功能，强耐环境性能，铝合金材质耐盐雾性能达200小时;

φ1~φ3mm共4种接触件规格，满足不同需求，插头插座既可装针，也可装孔，插头插座端接方式为压接，插头插座壳体尾部均设计有防转端齿，“腰形”安装孔，使插座安装有更大的兼容性。

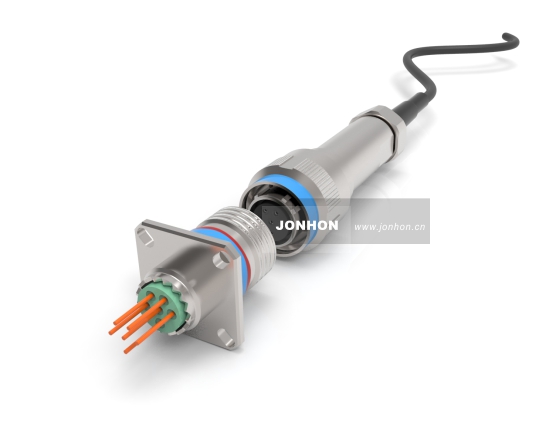

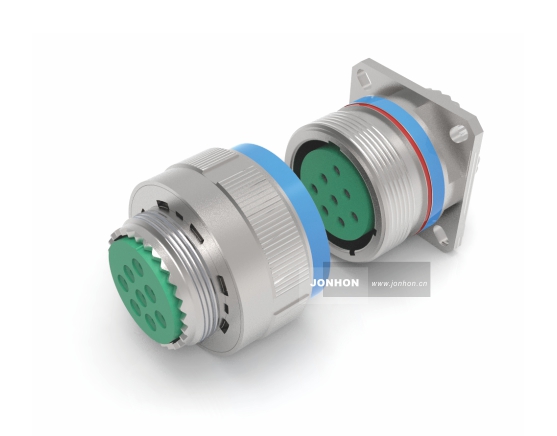

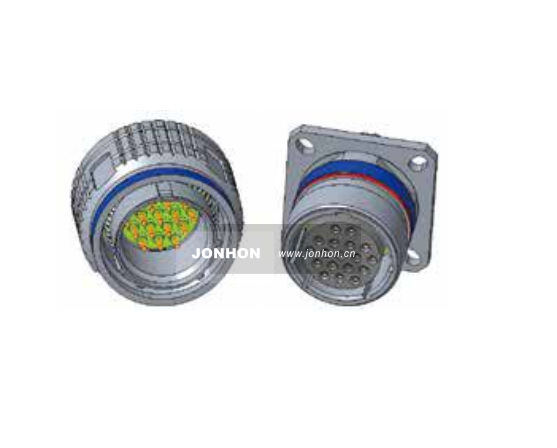

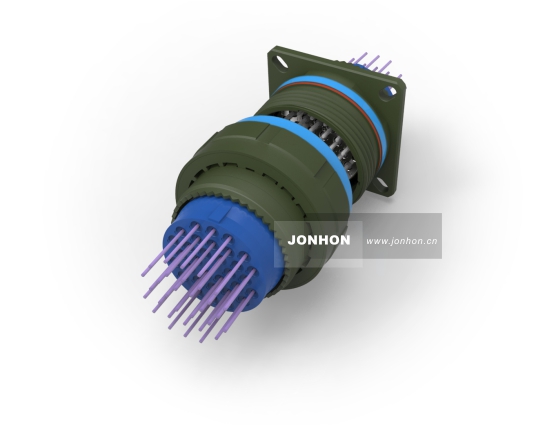

符合GJB599A(MIL-DTL-38999) Ⅲ系列接口；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

三头螺纹快速连接，并带有防松脱机构；

采用陶瓷插针和套管实现精密对接；

有多种尾部变化形式可选；

有转接插座（可选气密封）形式，摆脱光缆束缚；

产品适用于航空、电子、兵器、舰船等系统；

执行企业标准：Q/21EJ841。

双曲面线簧插孔，单元模块组合式结构，DM和XM两种模块可进行任意组合，2.54mm标准网格间距，印制板浸焊、焊接、压接等端接形式，符合企标21E0.204.066JT的要求。

产品性能符合MIL-DTL-32139A；

阳性接触件采用弹性绞线插针；

高密度接点，间距0.635mm；

产品采用金属外壳包括9芯～85芯等10种规格；

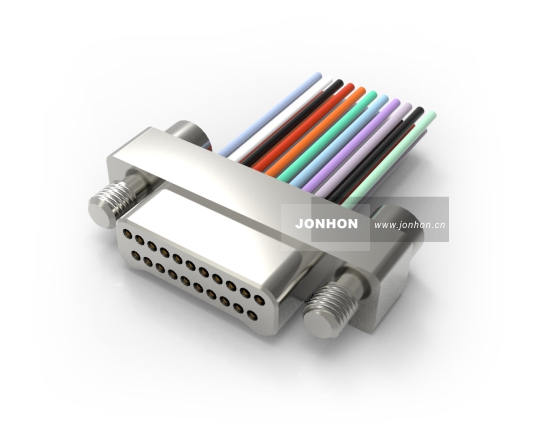

插头、插座均带锁紧，其中J70A系列采用公制螺纹，J70系列采用英制螺纹；

产品端接形式有：压接、表面贴装、弯式印制板、直式印制板、跨骑表面贴装等形式；

执行企业标准Q/21EJ1061。

产品采用金属外壳，接触件适配导线规格：0.1 ～ 0.15mm2 （小接触件）、 2.0、3.0mm2 （大接触件）

符合技术规范Q/21EJ2923。

双曲面线簧插孔使连接器插拔柔和，连接可靠；

卡口式快速连接系统，锁紧牢靠，抗振耐冲；

防水功能，防护等级IP68；

五种键位角度定位实现防错插功能；

“腰形”安装孔，使插座安装有更大的兼容性。

符合GJB2446（等效于MIL-C-83513）；

阳性接触件采用弹性绞线插针；

高密度接点，间距1.27mm；

产品采用塑料外壳，相当于美国MD系列；

包括9芯~74芯等八种规格；

有适用于印制板的尾端变更；

执行企业标准：21E0.204.118JT。

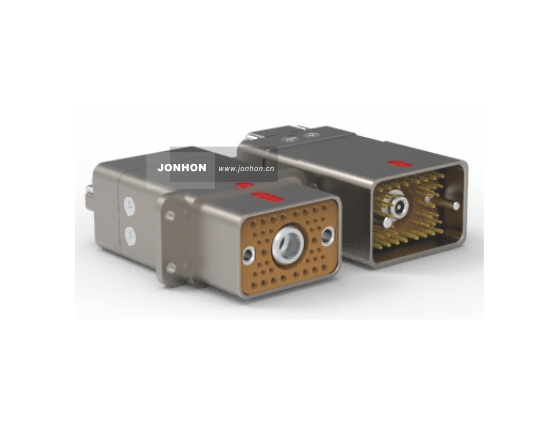

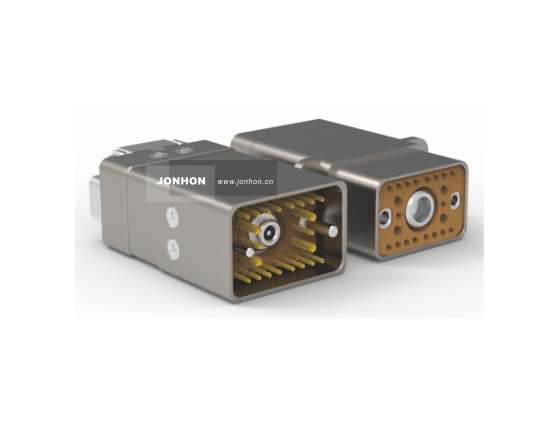

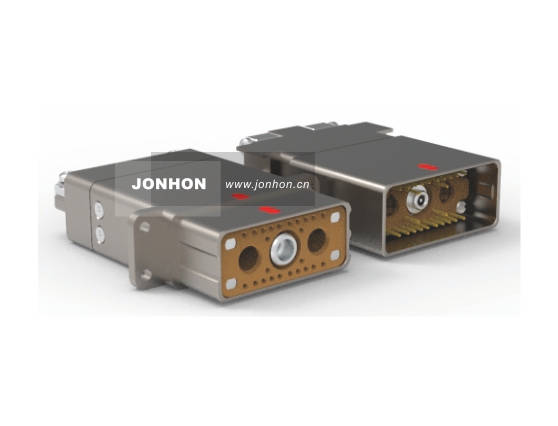

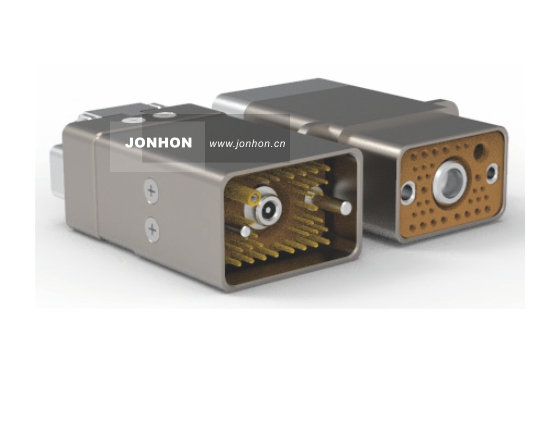

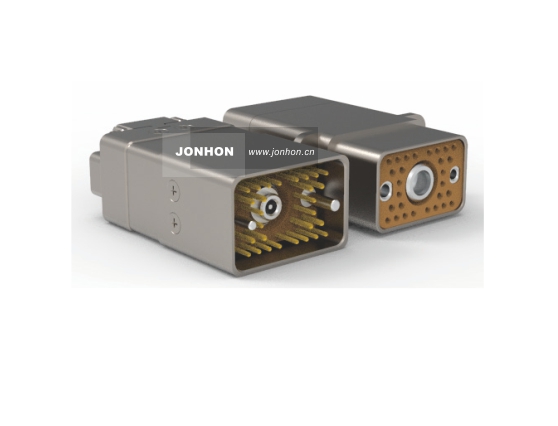

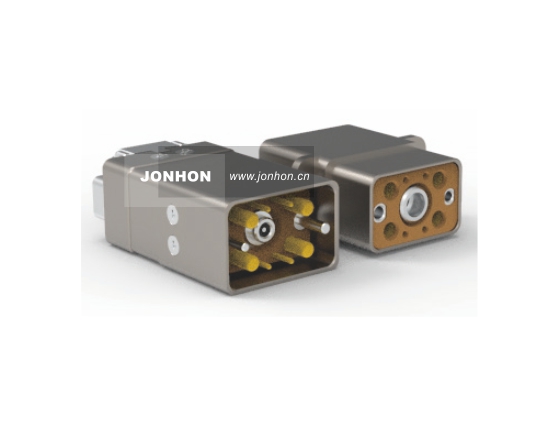

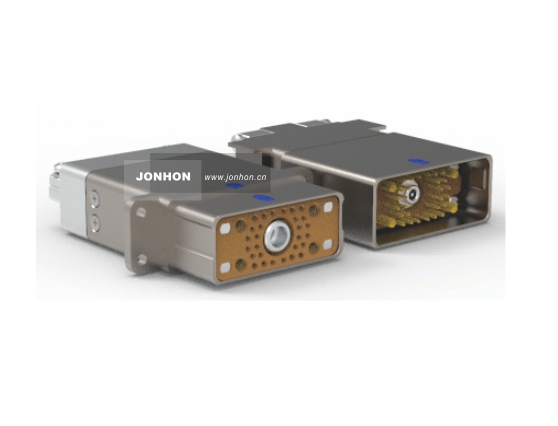

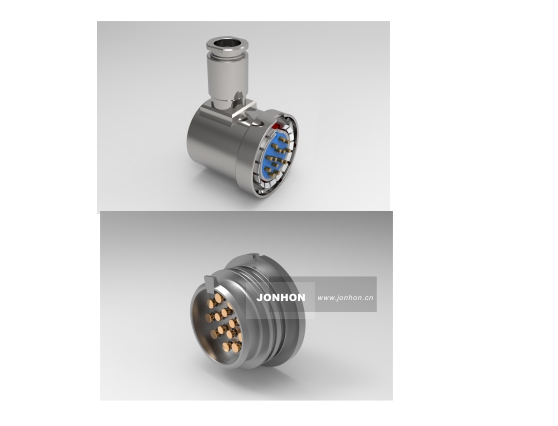

机械分离、电磁分离、手轮分离三种分离方式，压接与焊接两种端接方式，高低频混装、总线与低频混装、电源与信号混装，具有承压60MPa、承受15m水压、水下密封、防淋雨、防尘、防火焰冲刷、防火焰热辐射等特性。

产品共有英制系列、公制系列以及电源系列三大类，卡口式快速连接，体积小、重量轻，插头有多种电缆安装形式，英制系列符合GJB598A（MIL-C-26482）、公制系列符合GJB101A的标准，符合企标Q/21E20077的要求。

卡口式快速连接，体积小、重量轻，接触件为焊接式，壳体有屏蔽和非屏蔽等防护处理层，插座密封有灌胶密封和玻璃烧结密封等类型，安装方式有方盘式、螺母紧固式以及穿墙式等，符合GJB101A-97的标准，符合企标Q/21EJ224的要求。

卡口式快速连接，06~24共10种壳体号，多种接触件规格，端接形式有焊接和印制板焊接，屏蔽、非屏蔽多种镀层可供选择，直式、弯式等多种尾部附件形式，符合GJB598A（MIL-C-26482）I系列的标准，符合企标Q/21EJ203的要求。

卡口式快速连接，端接方式均为焊接，五键定位具有盲插和防错插功能，高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小，防淋雨密封，符合企标Q/21EJ531的要求。

卡口锁紧方式，通过推拉旋转实现锁紧与断开，操作便捷；

插合和断开状态均能保持密封，无泄漏，安全可靠；

壳体材料和镀层具有较强的耐磨和抗腐蚀能力；

具有较强的耐磨和抗腐蚀能力；

平面防污染、无泄漏结构；

流体连接器与管路、冷板安装形式多样，符合密封连接标准；

当设备需要卸压保护时，可选用TSA自卸压插座。

三头螺纹防松快速连接，头座插合后可耐50米水深密封，适用于大电流传输，插头插座端接方式均为焊接，五键定位具有盲插和防错插功能，高可靠的冠带孔使连接器插拔柔和，接触电阻小，符合企标Q/21EJ362的要求。

直式推拉锁紧结构，快速插拔、高密度、小体积、盲插、耐环境，特别适合于高密度安装、相对狭小的空间安装及使用旋转方式插合分离困难的场合，单定位、双定位两种防误插形式，表面处理形式为黑色镀铬、自然色镀铬两种，符合企标Q/21EJ671的要求。

螺纹和卡口两种连接方式，9种壳体号，31种孔位排列，普通耐环境型采用压接接触件，气密封型采用焊接接触件，插合面界面密封，五键定位有盲插和防错插功能，最多至6种键位变换，耐剧烈振动与冲击，符合GJB4337（MIL-DTL-83723）III系列标准，符合企标Q/21EJ460的要求。

采用三曲槽锁紧方式，实现快速插拔；

断开时，能实现自动密封，防止泄漏；

正常插拔时，不会造成内部液体的泄漏；

优化的内部阀门设计，实现最大的流量；

壳体材料可选用铝合金、不锈钢；

铝合金壳体采用硬质阳极化处理，具有较强的耐磨和抗腐蚀能力。

卡口式快速连接，接触件镀银，端接方式为焊接，符合GJB600（MIL-DTL-5015）标准，符合企标Q/21EJ351的要求。

专供电源使用，额定工作电流5A~300A，采用双曲面线簧插孔，多种尾部端接形式，五种识别键位，插头、插座既可装针也可装孔，符合企标21E0.204.086JT的要求。

GJB599III系列派生的系列连接器，具有GJB599III系列相同的三头螺纹快速连接分离结构、安全连接装置，使用“触觉”识别和“听觉”识别，检查方式不受空间环境限制，使用插拔柔和，接触高可靠的线簧结构接触件，防舀挖，防错插，盲插保护，符合企标Q/21EJ1501的要求。

高密度接点，间距1.27 mm×1.27mm;

产品采用金属屏蔽外壳;

包括12芯~100芯等7种规格 执行企业标准：

Q/21EJ1215-2010《HJ30J系列产品技术规范》。

金属壳体；

接点间距为1.91mm，排距为1.65mm；

插头装弹性绞线插针，插座装刚性插孔；

两排有9、15、21、25、31、37六种芯数，三排有51、66 两种芯数，四排有86一种芯数；

适配导线线芯截面积：0.15mm² ～0.35mm²；

压接、焊接和弯式印制板等多种端接形式；

产品执行企业标准如下：Q/21EJ2764。

模块化矩形电连接器，不同模块之间的组合满足不同的功能要求，主要用于控制系统与设备之间的电气连接器，最多可具有36种防错差形式。

按照MIL-C-39012标准研制生产的一种卡口式射频同轴连接器。

具有连接迅速、可靠性高等特点。

符合 GJB1438A 标准；

耐波峰焊；

弹性端接结构，适配印制板厚度 1.6mm；

1.905mm 接点间距，端接部位间距0.635mm（6 排）、0.9525mm（4 排）；

4 排有86、110、164、196、204、220、250、276、300、404 芯；

6 排有162、204、252、300、360、402 芯。

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

符合美标MIL-C-55302，对应GJB1438A；

耐波峰焊；

1.905mm接点间距；

2排有10芯~100芯；

3排有11芯~206芯；

执行企业标准：Q/21EJ280；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

符合MIL-C-55302，对应GJB1438A标准；

耐波峰焊；

1.905mm接点间距；

4排有86、110、204、250、276芯；

6排有204、252、300、360、402、448芯；

执行企业标准：Q/21EJ1036；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

卡口式快速连接，使用方便快捷；

端接形式为压接；

可压接多种导线规格；

8种壳体号，9种接点排列、5种变键位选择；

耐环境好（防水、屏蔽、耐盐雾）；

产品防护等级达IP68；

产品符合RoHS要求。

电气、环境性能符合GJB1438/4，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2.54标准网格间距；

具有印制板浸焊、导线焊接等多种端接形式；

带锁紧功能的螺纹导销、导套；

铆接螺纹紧固等多种固定方式；

产品执行企业标准：21E0.204.065JT；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

1.905标准网格间距；

具有印制板浸焊、导线焊接等多种端接形式；

带锁紧功能的螺纹导销、导套；

有 36、48、66、96、110、152、186、202、220 芯等九种规格；

产品执行企业标准：21E0.204.122JT；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2mm标准网格间距；

端接形式为印制板浸焊及焊线；

具有引导防误插及锁紧功能；

产品执行企业标准：Q/21EJ644；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

可实现功率、高速、高频、光接触件混装；

可实现相同规格号不同种类接触件更换安装；

可实现微波信号、高速数据、光纤和电源控制信号的集成连接；

三头螺纹快速连接，带有防松机构，100%防斜插；

优良的EMI/RFI屏蔽性能；

符合GJB599A（MIL-DTL-38999）III系列的要求。

密度高，体积小；

插入式连接和螺纹式连接；

气密性能好；

与导线采用焊线连接；

可与俄罗斯MP1和MP1H型电连接器互换；

符合技术条件ГЕО.364.184.ТУ）；

适用于安装空间较小的场所，主要应用于航空、兵器等行业；

执行企业标准：21E0.204.117；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

密度高、体积小；

插入式连接和螺纹式连接；

与导线采用焊线连接；

执行企业标准：Q/21EJ171；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

微矩形滤波电连接器属于低通滤波器，可传输有用信号并兼具抑制高频电磁干扰功能，常用的有C型和Π型两种滤波电路形式，采用的是高可靠陶瓷平面阵列板滤波电容；

微矩形滤波电连接器接口符合GJB2446（等效于MIL-STD-83513）标准的要求；

其中，插头采用高可靠绞线插针，插座是在非滤波插座基础上通过内部结构改进增加滤波电路，从而在不改变设备原有安装和互配的情况下，解决了电子设备的小型化、高密度及电磁干扰的问题。

2.92系列毫米波连接器是按照MIL-PRF-39012标准生产的螺纹连接式射频同轴连接器；

体积小、频带宽、性能优越，部分产品适用于微带电路。

详情请见产品“详细资料”。

 壳体材料和镀层具有较强的耐磨和抗腐蚀能力。

在J30J基本型产品基础上，增加防淋雨功能，壳体材料采用不锈钢；

满足GJB 150.8中程序I（降雨和吹雨）、程序III（滴水）的规定，试验后绝缘电阻≥1000MΩ，耐电压300V AC，对插端腔内无可见水滴。

卡口式快速连接，双曲面线簧插孔，可与XC系列产品完全互换，比XC系列同规格产品重量轻，尾部弯式电缆夹有防转、防积水功能，适用美标及国内细直径电线，符合企标21E0.204.088JT的要求。

性能指标符合GJB2446A-2011；

阳性接触件采用弹性绞线插针；

高密度接点，孔距1.27mm，排距1.1mm；

产品采用金属外壳，外形尺寸较同规格J30J常规产品外形尺寸小：

长度短5mm(min)、宽度小2.9mm(min)、高度低 2mm(min)，体积仅有J30J常规产品的40%左右；

包括9、15、21、25、31、37、51、66、74、100芯等9种规格；

执行企业标准：Q/21EJ3033。

卡口式快速连接，五键定位具有盲插和防错插功能，为避免外形相同的连接器间的误插，有五种键位可供选择，高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小，插头插座端接方式为焊接，产品专利号：ZL 01 270082.7，符合企标21E/103.026.000JT的要求。

符合IEC 60130-9标准，接触件芯数有3～8芯；

主要用于AISG智能天线的信号控制；

符合RoHS环保要求；

良好的EMI屏蔽性能；

良好的防护性能（IP67）；

插头（电缆自由端）既有装针型，也有装孔型；

插座（面板固定端）既有装针型，也有装孔型；

插座固定方式既有方盘法兰安装，也有圆螺母紧固安装；

针、孔端接方式既有导线焊接、压接。

产品接点密度等效于MIL-DTL-38999K系列，突出特点具有密度高，体积小，重量轻，7~129芯，9种孔位排列，其余特点与XCE系列基本相同，产品专利号：ZL 01 2 70083.5。

安全快速的连接系统，可靠的密封系统，头座之间的密封垫设计，使接触触点与外部环境隔绝，密封性好，防水汽能力强，头座内部的密封层设计，使连接器具有气密性，可承受0.3个大气压力，产品可与XC型电连接器完全互换，符合企标21E0.204.080JT的要求。

卡口式快速连接，双曲面线簧插孔，压接、焊接、印制板焊接多种端接方式，多种插头插座结构形式及镀层，五键定位具有盲插和防错插功能，符合GJB2889标准，符合企标21E/103.026.000JT的要求。

符合HB7293；

双曲面线簧插孔 /片式接触件；

参照IEC-603-2及DIN41612设计；

印制板浸焊、绕接等多种端接形式。

适用于航空、电子、舰船、兵器等系统，安装空间较小的场合；

旋转快锁，实现多路光通信；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

卡口式结构，快速连接；

可选2芯~32芯共8种接点；

执行企业标准：Q/21EJ1569。

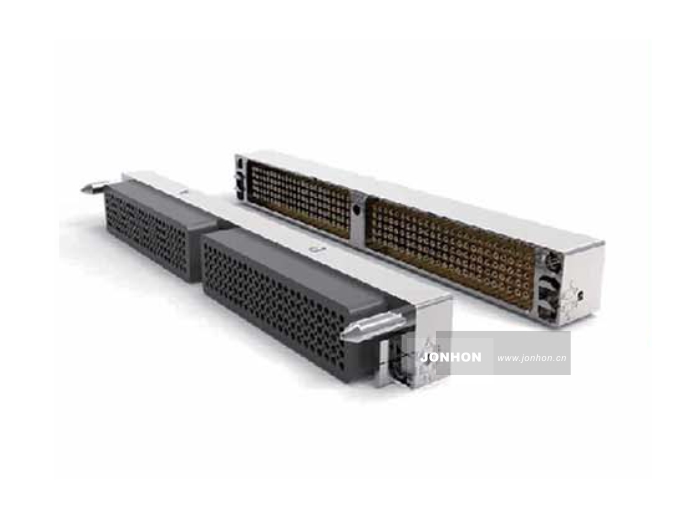

LRM航空电子模块标准连接器，适用于SEM-D、SEM-E、ASAAC模块， 高可靠性的双曲面线簧孔接触件， 模块化组合式结构，12种壳体号，差分、射频、光纤和电源模块以及其它混装模块可按要求任意组合，形成统一的外形尺寸和安装尺寸，同时实现射频、差分、光、电源等多种信号集成传输。

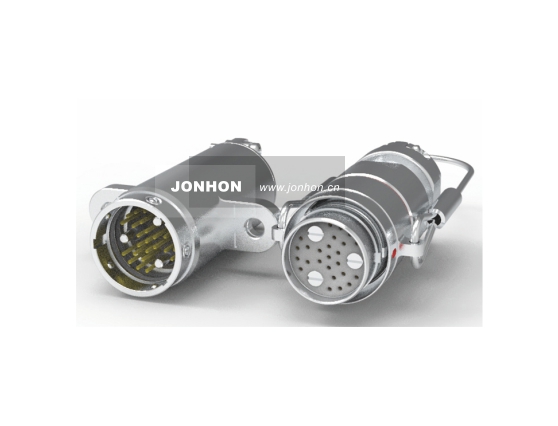

J5594系列分离（脱落）连接器是一种应用在飞机与悬挂物之间的电气连接装置，该电连接器由发射装置插座、缓冲插头、悬挂物插座以及多类型附件组成；

该电连接器的接点排列符合GJB 1611中25-20的规定，各接点（W点除外）定义符合GJB1188的要求，因此该产品在外场条件下可完全替代J599/31拉火绳产品，并且该产品还适用于盲配，能大大缩短载机的再次出动准备时间；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

可取卸焊接结构接触件；

多种芯数可供选择；

可提供无磁产品。

适用于5mm、7mm、9mm，10mm板间距的平行印制板系统之间的数据传输；

传输速率：3.125 Gbps；

接点间距1.27mm，插孔采用簧片式结构；

执行企业标准：Q/21EJ2692，符合VITA42标准。

符合GJB599A(MIL-DTL-38999) Ⅲ系列接口；

可同时连接光和电信号；

具有电磁屏蔽功能；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

三头螺纹快速连接，并带有防松脱机构；

有多种尾部变化形式可选；

12#、16#、20#孔位可装光纤接触件；

适用于航空、航天、电子、舰船、兵器等领域；

执行企业标准：Q/21EJ5164。

采用卡口连接，接触件端接形式为焊接，插孔接触件为冠簧插孔，插头有多种电缆安装形式，符合GJB5371-2005的标准，符合企标Q/21EJ679的要求。

接口尺寸符合GJB599A（MIL-DTL-38999）Ⅲ，性能符合ARINC801标准；

适用于航空、电子、舰船、兵器等系统，用于多路光通信；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

三头螺纹快速连接，并带有防松脱机构；

可选2芯~32芯共8种接点；

执行企业标准：Q/21EJ1305。

金属壳体：材料有不锈钢钝化和铜合金镀镍可选；

五键定位，有盲插和防错插功能；

穿墙密封结构设计；

可选多芯陶瓷插针和MT插针，满足高密度节点需求；

执行企业标准：Q/21EJ866。

卡口式快速连接，使用方便，体积小、重量轻，节省空间；

接触件压接，可取卸；

插头尾部塑封接线，插座方盘安装（可前、后装）、螺母紧固安装；

产品符合欧盟RoHS指令要求。

通过光束扩展提升耐脏污；

光路非接触连接可提升抗振动、高寿命；

特别适用于强振动，插拔次数多以及砂尘等恶劣环境，如机载、车载、舰载等；

卡口式结构，快速连接；

原位替换J599A6系列光纤连接器；

执行企业标准：Q/21EJ5808。

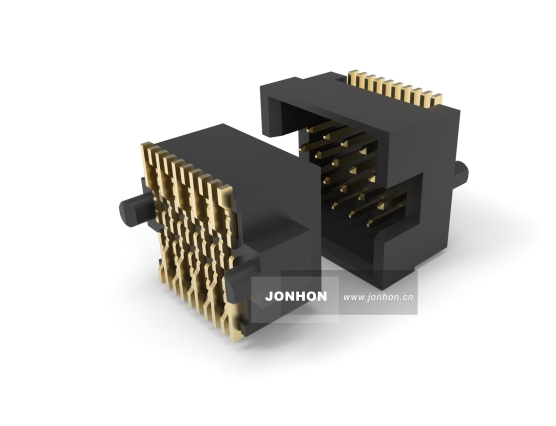

CTOLC/CSOLC系列矩形四排表贴高速连接器主要应用于微型平行印制板间的数据传输；

共有20芯、40芯、60芯、80芯、100芯、120芯、140芯、160芯、180芯、200芯等；

适用于6.35mm、8.00mm、10.00 mm、12.00 mm板间距的平行印制板间系统之间的数据传输；

传输速率：10Gbps, 接点间距1.27mm；

插孔采用“音叉”式触点 , 执行企业标准：Q/21EJ3790。

通过光束扩展提升耐脏污；

光路非接触连接可提升抗振动、高寿命；

特别适用于强振动，插拔次数多以及砂尘等恶劣环境，如机载、车载、舰载等；

通过航空部级鉴定；

三头螺纹快速连接，并带有防松脱机构；

原位替换J599A8系列光纤连接器；

接口尺寸符合GJB599A(MIL-DTL-38999)Ⅲ，性能符合ARINC801标准；

执行企业标准：Q/21EJ3966。

电气、环境性能符合GJB1438/3，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2.54×2.54mm标准网格间距；

具有印制板浸焊、导线焊接等多种端接形式；

带锁紧功能的螺纹导销、导套；

产品执行企业标准：21E0.204.036JT；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

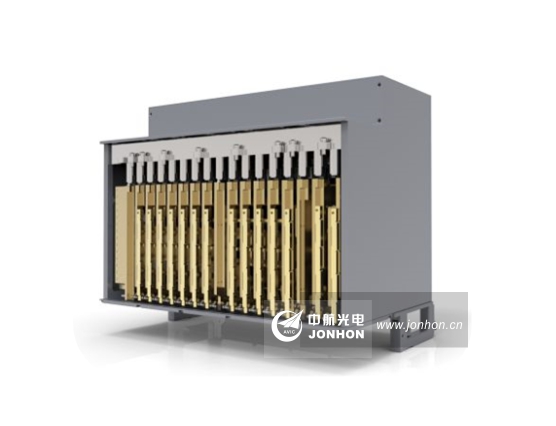

机箱框架内部设计有流体通道，通过液体循环流动为机箱内部模块散热；

机箱整体焊接成型，强度高、电磁屏蔽性能好；

箱体结构为ATR、MCU加固机箱或定制结构；

适配符合ASAAC、SEM、VITA标准的功能模块或定制尺寸的模块；

一站式服务：提供除用户功能板卡外其他配套组成，包括机箱、内外部互连线缆组件、背板、滤波模块、电源模块等。

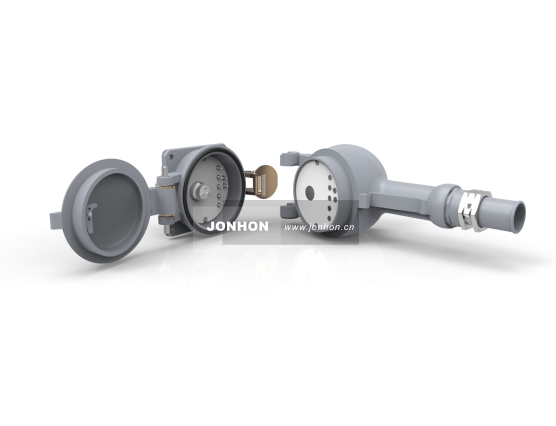

ExB II系列隔爆防水电连接器是耐环境性隔爆电连接器，是结合产品实际应用及我公司产品设计经验为顶驱系统设计的专用接口。

该产品应用于5G户外基站的光信号拉远传输；

A端使用标准的4对DLC插头，B端可接标准LC、FC、SC插头；

使用8芯光缆，集成度高，节省布线空间；

分支使用不锈钢螺旋软管防护，抗弯抗压，性能可靠；

采用抗微弯光纤，产品损耗低、抗弯性能好；

耐候性能好，光缆符合UL1581耐紫外要求；

与维护窗口连接安装，操作简易，配合防护满足IP67要求；

产品符合RoHS要求。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2.54标准网格间距；

具有印制板浸焊、导线焊接等多种端接形式；

带锁紧功能的螺纹导销、导套；

铆接螺纹紧固等多种固定方式；

产品执行企业标准：Q/21EJ395；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2.54标准网格间距；

端接形式为印制板浸焊；

具有64种识别功能；

产品执行企业标准：Q/21EJ238；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2.54标准网格间距；

端接形式为印制板浸焊；

具有64种识别功能；

产品执行企业标准：Q/21EJ2922，宇航级Q/21EJ563；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

通过光束扩展提升耐脏污；

光路非接触连接可提升抗振动、高寿命；

特别适用于强振动，插拔次数多以及砂尘等恶劣环境，如机载、车载、舰载等；

符合GJB599A(MIL-DTL-38999) Ⅲ系列接口，可原位替换J599III光纤连接器；

三头螺纹快速连接，并带有防松脱机构；

可选2芯~61芯共12种接点；

产品适用于航空、电子、兵器、舰船等系统；

执行企业标准：Q/21EJ6997。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

大小电流混装；

印制板浸焊、焊线、压接等多种端接形式；

带锁紧功能的螺纹导销、导套；

铆接螺纹紧固等多种固定方式；

产品执行企业标准：Q/21EJ409；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

1.905标准网格间距；

端接形式为印制板浸焊；

具有引导防误插功能；

产品执行企业标准：Q/21EJ1175；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

符合GJB7245-2011，在J70A系列基本型产品基础上增加气密封功能，产品接触件尾端采用金丝键合方式与用户印制板焊接固定，外壳与用户面板焊接固定；

执行企业标准：Q/21EJ3887-2016。

电气、环境性能符合GJB1438，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2mm标准网格间距；

端接形式为印制板浸焊及焊线；

具有引导防误插功能；

产品执行企业标准：21E0.204.122JT；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

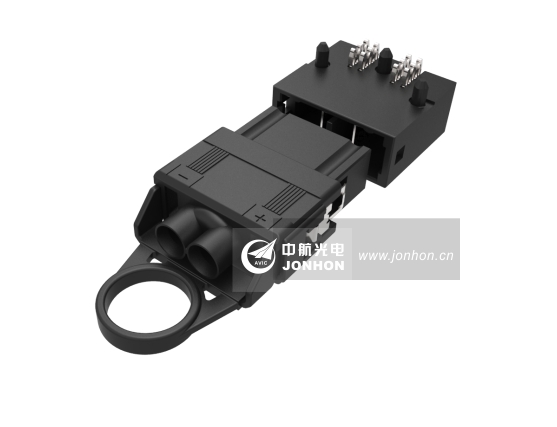

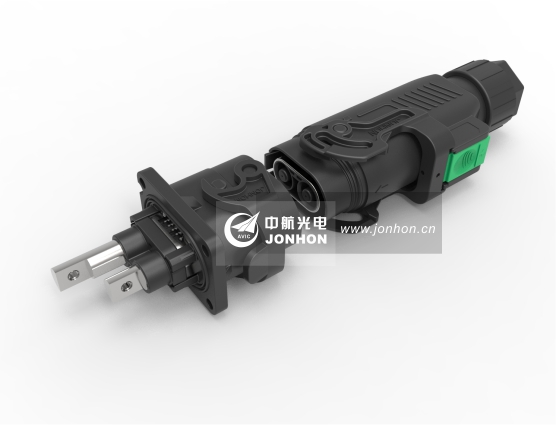

采用扳手锁紧式快速连接系统，对插、解锁快捷、方便；

插头和插座的壳体上均设计有导柱，实现盲插和防呆功能；

插头采用螺钉压线，可实现现场做线；

连接器内部通过支架导通，可实现屏蔽及防雷击功能；

导线采用线缆堵头固定，可实现IP67要求；

接触件适配导线10mm²～16mm²导线；

产品符合RoHS要求，且已通过CUL认证。

符合标准：Q/21EJ2132；

手轮/直插锁紧、机械分离；

端接方式：焊接。

性能符合IEC60663-2中的M类连接器；

接触件可取卸安装；

同一个孔位有安装光纤、大电流、射频同轴或差分接触件；

具有防误插功能；

产品执行企业标准：Q/21EJ677。

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

产品性能符合MIL-DTL-32139A；

阳性接触件采用弹性绞线插针；

高密度接点，间距0.635mm；

产品采用金属外壳包括9芯～65芯等8种规格；

插头、插座均带锁紧，其中J70AE系列采用公制螺纹，J70E系列采用英制螺纹；

产品端接形式有：压接、表面贴装、弯式印制板、直式印制板、跨骑表面贴装等形式。

三头螺纹快速连接，防松脱机构，体积小，重量轻，接触偶密度高，具有电磁屏蔽功能，接触件压接可取卸，插针防斜插，12#、16#接触件规格的孔位可装配光纤接触件，12#、10#、8#接触件规格的孔位可装配同轴、屏蔽接触件，具有防火壳体、复合材料壳体、铝合金壳体和多种镀层；

符合GJB599A（MIL-DTL-38999K)III系列，符合企标21E0.204.102JT的要求。

单通道差分传输速率达10Gbps；

支持USB3.0、Displayport、DVI、HDMI等常见协议；

广泛适配各类成品电缆（如USB、Displayport、HDMI等）或平行差分电缆；

直式印制板压接、弯式印制板压接和焊线三种端接形式；

体积小、重量轻、高密度；

金属壳体（不锈钢钝化）；

执行企业标准：Q/21EJ4073-2016。

复合材料壳体，三头螺纹快速连接，防松脱机构，体积小，重量轻，接触偶密度高，具有电磁屏蔽功能，接触件压接可取卸，插针防斜插，12#、16#接触件规格的孔位可装配光纤接触件，12#、10#、8#接触件规格的孔位可装配同轴、屏蔽接触件，具有防火壳体、复合材料壳体、铝合金壳体和多种镀层；

符合GJB599A（MIL-DTL-38999K)III系列，符合企标21E0.204.102JT的要求。

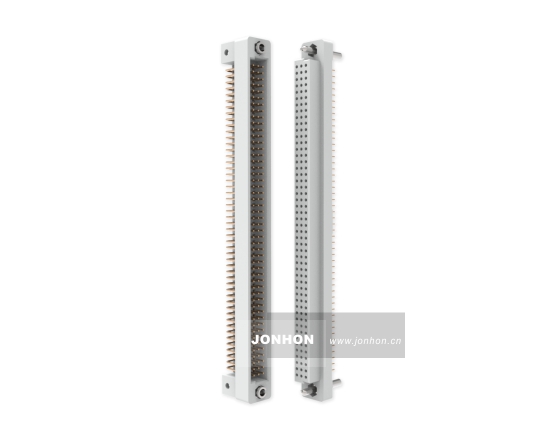

PDS系列矩形电连接器采用高可靠线簧孔接触偶，具有可靠的接触性能；

电气、环境性能符合GJB1438A-2006，对应MIL-C55302；

采用高可靠双曲面线簧孔，适用于强振动冲击等恶劣环境；

2.54×2.54mm标准网格间距；

具有印制板浸焊、导线焊接、绕接等多种端接形式；

防止误插的识别导销、导套提供6×6=36种识别；

产品执行企业标准：21E0.204.060JT；

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

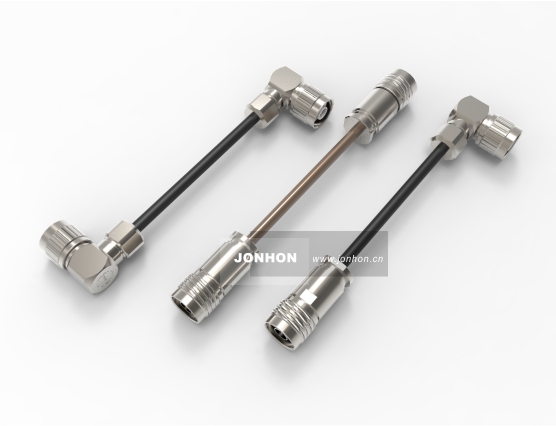

按照IEC60169-4标准生产的一种大功率螺纹连接式射频同轴连接器；

具有坚固耐用、性能稳定、低损耗、工作电压高等特点、且大部分具有防水结构。

按照IEC60169-13标准生产的一种螺纹连接式射频同轴连接器；

常用于75Ω阻抗的系统中，具有性能稳定、低损耗等特点。

25-20、25-11两种标准接口排列，扩展至599III系列11~23号壳体全部接点排列，具有良好的EMI屏蔽效果，性能指标符合GJB599AIII系列及GJB1188A的相关要求，能与对应型号的美军标产品对接和互换，符合GJB1188A的标准。

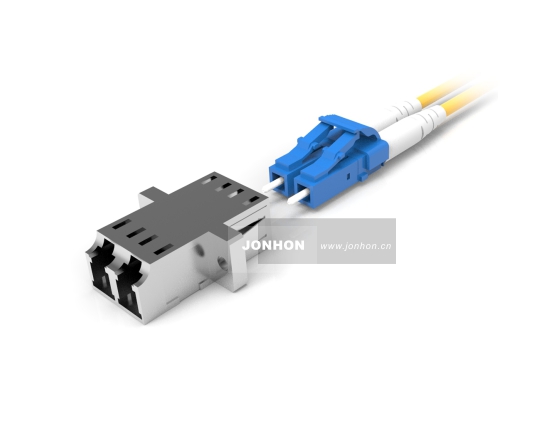

LC系列光纤连接器符合邮电部YD/T1272.1及国际标准IEC61754-20，复合材料，挂钩锁紧，光学性能良好；

体积仅为SC的50%，重量轻，适合高密度安装；

标准塑料壳体，互换性好；

推拉式RJ-45锁紧结构，连接可靠,取卸快速；

Φ1.25陶瓷插针，PC、UPC研磨；

单工/双工插头和转接器；

可提供UL干线级防火光缆或低烟无卤光缆；

光缆外径：Φ0.9、Φ2；

符合标准：YD/T1271.1、IEC61754-20。

接触件采用MT插针，集成度高，可实现12~72路高密度信号传输；

适用于室内机箱印制板安装环境；

插头可选择接带状光纤，圆形光缆等多种形式；

壳体材质可选择铝合金镀镍、铜合金镀镍；

符合企业标准：Q/21EJ755。

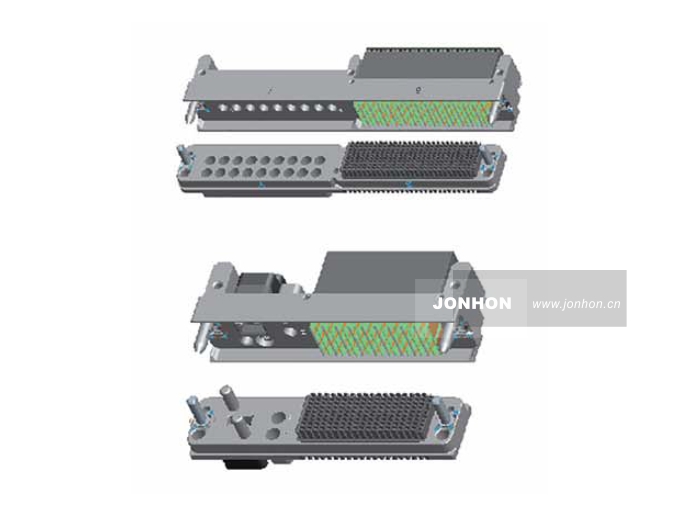

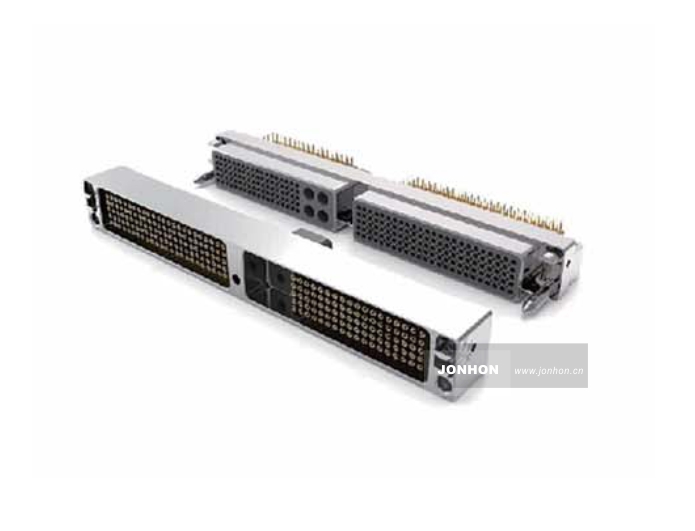

LRM航空电子模块标准连接器;适用于SEM-D、SEM-E、ASAAC模块;模块化组合式结构，可同时实现射频、差分、光、电源等多种信号集成传输；

光纤模块的插入损耗：≤1.5dB；

执行企业标准：Q/21EJ801。

卡口式快速连接，在599各系列中体积最小，重量最轻，壳体最短，EMI/RFI屏蔽，接触件压接可取卸，不防斜插，在空间狭小插拔不便环境下建议插座装插针；

符合GJB599A（MIL-DTL-38999K)II系列；

符合企标21E0.204.102.1JT（标准压接产品）、21E0.204.102JT（普通焊接、印制板产品）的要求。

GJ30JA系列微矩形光纤连接器是一种体积小、直插拔、低损耗、耐环境的高密度矩形光纤连接器；

该系列光纤连接器不仅继承了J30系列标准产品的优点，而且还具有更高密度的接点排列、更便捷的连接方式；更好的耐环境能力； 更方便的后期维护性能等等。

接触件采用MT插针，集成度高，可实现12~72路高密度信号传输；

适用于室内机箱面板安装环境；

插头可选择接带状光纤，圆形光缆等多种形式；

壳体材质可选择铝合金镀镍、铜合金镀镍；

符合企业标准：Q/21EJ755。

具有体积小、重量轻、性能优越、可靠性高等优点。

适配VPX的光纤连接器，符合VITA 66标准；

采用标准MT接口，高密度、小型化、集成度高；

体积小、重量轻；

外壳体可选用不同材料及镀层适应不同环境要求；

产品适用于航空、电子、兵器、舰船等系统；

执行企业标准：Q/21EJ755。

卡口式快速连接，100%防斜插，带接地簧的优良EMI/RFI屏蔽性能，最多可达128芯的高密度连接器，可同规格换装接触件，孔组排列有高低频混装、高频、低频、光纤及光电混装形式；

符合GJB599（MIL-DTL-38999）IV系列的要求。

液冷管路主要用于连接液冷源与设备之间、设备与设备之间、设备与其它管路之间的过渡软（硬）管连接，有软管和金属管两种类型。

卡口式快速连接，体积小，重量轻，接触偶密度高，EMI/RFI屏蔽， 防斜插设计接触件压接可取卸，插座有盒式、墙式、前装、后装及螺母紧固式安装等多种形式，具有抗高强度振动特性，9种壳体号，74种标准孔组排列及多种派生孔组排列，三防性能优良的插合界面及尾部密封结构，五键位导向机构，五种防错插键位，符合GJB599A（MIL-DTL-38999K)I系列的要求。

接触件采用MT插针，集成度高，可实现12-72路高密度信号传输；

适用于室内机箱面板安装环境；

插头可选择接带状光纤，圆形光缆等多种形式；

壳体材质可选择铝合金镀镍、铜合金镀镍；

符合企业标准：Q/21EJ755。

电磁干扰屏蔽，接触件插合前壳体接地，重量轻，节省空间，8种壳体选择，接触件100%防斜插，防止插合过程中插针弯曲短路，接触件数量从1芯到128芯，适配标准J1784尾部附件。

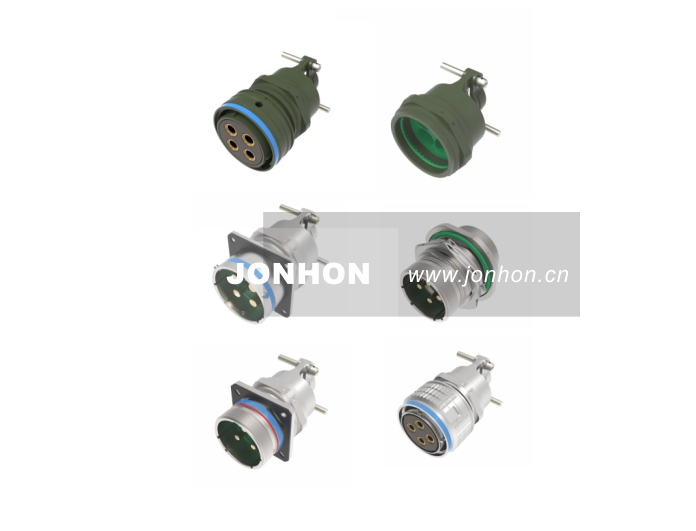

供设备间大功率电源信号传输使用，额定工作电流为7.5A~185A，螺纹快速连接并带防脱机构，尾部端接形式为压接或焊接，插头、插座既可装针也可装孔，外形尺寸符合GJB599A（MIL-C-38999）III系列的要求。

冷板内部设计液体通道，通过液体循环流动为电子器件散热；

可采用焊接、型材拉伸、埋铜管、冲压、深孔钻等方式成型；

冷板外形尺寸可定制；

满足IGBT、CPU、GPU、SVG、电阻、功率放大器等电子器件的安装、散热需求；

散热性能优良、均温性能好、流阻低、机械强度高、耐腐蚀。

SBMA系列射频同轴连接器是按照SJ50681/85-88标准生产的浮动盲配射频同轴连接器；

微型推入式射频同轴连接器，是BMA系列连接器的小型化产品，安装密度更高；

体积小、频带宽、性能优越、对接方便。

卡口式快速连接，高密度超小型，重量轻、机械强度大，铝合金，适合在极小的使用空间中使用，接触件有压接可取卸或印制板型，2#、4#、6#三种壳体，符合企标Q/21EJ733的要求。

主要分为密封电连接器和穿墙密封电连接器两大类，通过将接触件烧结到插座壳体或转接插座壳体里面，从而使电连接器具有良好的气密封性能，与之配套的插头仍采用普通的非密封插头即可，符合GJB599A（MIL-DTL-38999K）及相应的美军标的要求。

卡口式快速连接，体积小，重量轻，接触偶密度高，EMI/RFI屏蔽性能，插合面界面密封，防斜插设计，耐热真空释气，耐辐射，符合GJB599（MIL-DTL-38999）I、II系列的要求。

液冷源是利用冷却液作为循环介质的机、电、仪一体化集成设备，可实现对高热流密度区域的热量导出及温度控制；

液冷源冷却效率高、系统集成度高、可实现模块化、轻量化设计，系统可靠性高，维修性好，且节能、稳定、高效；

采用精准温控技术，温控精度高，可满足高端电子装配的温控需求。

卡口式快速连接，P型电连接器改进产品，五键定位具有盲插功能，五种键位识别可防误插，高可靠双曲面线簧插孔，全封闭的弯式电缆夹具有防转功能，符合企标21E0.204.116JT的要求。

接触件采用MT插针，集成度高，可实现12~192路高密度光信号传输；

适用于野外环境，满足高抗拉要求；

符合GJB599A（MIL-DTL-38999）III系列接口；

执行企业标准：Q/21EJ1891。

符合企业标准：Q/21EJ152；

符合军用标准：GJB 1919；

也称车壁连接器，适用于各种车载及各种野战环境使用；

复合材料外壳，坚固耐用；

快速连接，耐环境性能好；

穿墙密封连接结构，可一次接通2、4或6根光纤；

中性结构设计，插头和插座可任意互连；

陶瓷插针和套管，PC、UPC研磨；

用于各种军用光纤通信网络。

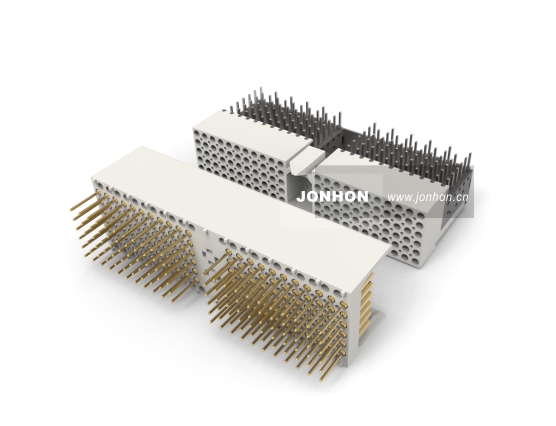

H2系列线簧孔连接器符合CPCI总线使用要求，可替代普通片簧2mm间距连接器，具有可靠的接触性能和耐环境性能；

电气、环境性能符合IEC61076-4-101，采用高可靠线簧孔，适用于强振动冲击等恶劣环境，100Ω的匹配差分阻抗加强信号完整性；

适用于母板与插件板之间的数据传输，传输速率达3.125Gbps；

适用于航空、航天等军事领域；

执行企业标准：Q/21EJ739。

J14A系列矩形产品采用金属屏蔽外壳，带线夹和锁紧装置 ，具有圆角防反插设计，体积小、重量轻；

产品具有推拉式双保险锁卸机构，插头、插座装针装孔任选；

产品主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可以广泛用于各种电子仪器、仪表及电缆间的连接；

产品符合技术规范Q/21EJ330。

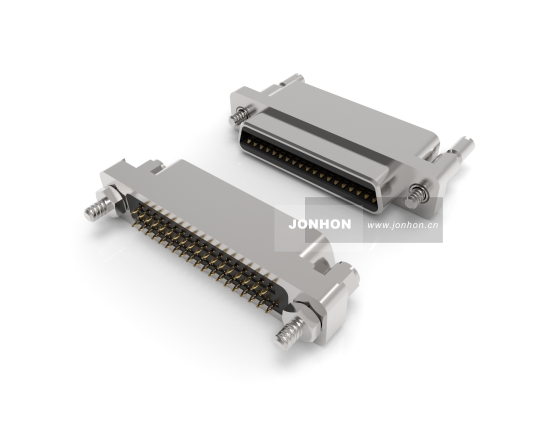

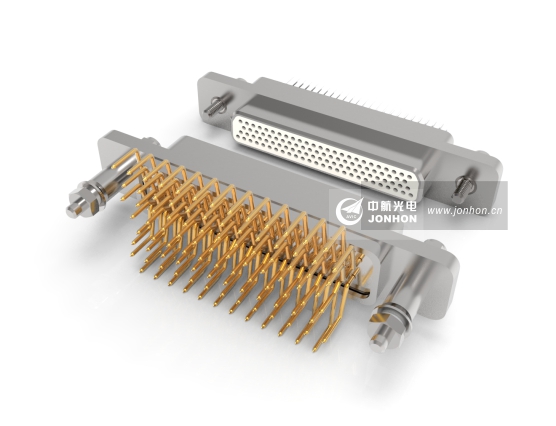

符合GJB2446A（等效于MIL-C-83513）；

阳性接触件采用弹性绞线插针；

高密度接点，间距1.27mm；

产品采用金属屏蔽外壳，相当于美国MDM系列；

包括9芯~144芯等11种规格；

有适用于印制板孔间距的的尾端变更；

执行企业标准：

J30J系列普通产品：21E0.204.118JT；

J30JM系列胶密封产品：Q/21EJ618；

J30J系列玻璃烧结密封产品：Q/21EJ1001。

J14C矩形产品采用金属屏蔽外壳，带线夹和锁紧装置，具有圆角防反插设计，体积小、重量轻；

产品具有推拉式双保险锁卸机构，插头、插座装针装孔任选；

产品主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可以广泛用于各种电子仪器、仪表及电缆间的连接；

产品符合技术规范Q/21EJ330。

J14G矩形产品采用金属屏蔽外壳，带线夹和锁紧装置，具有圆角防反插设计，体积小、重量轻；

产品具有推拉式双保险锁卸机构，插头、插座装针装孔任选；

产品主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可以广泛用于各种电子仪器、仪表及电缆间的连接；

产品符合技术规范Q/21EJ330。

接触偶为弹性绞线插针（麻花针）与刚性插孔，接触可靠；

金属屏蔽外壳，带有线夹和快速锁紧装置；

压接、焊接、直式、弯式印制板焊接多种端接形式；

插头插座装针装孔任选；

有9、15、19、25、26、37、38、51、52、74芯十种规格；

执行企业标准：21E0.204.106JT。

J14H系列矩形产品采用金属屏蔽外壳，带锁紧装置，具有圆角防反插设计，体积小、重量轻；

产品具有推拉式锁卸机构；

插头、插座装针装孔任选；

产品主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可以广泛用于各种电子仪器、仪表及电缆间的连接；

产品符合技术规范Q/21EJ330。

J14Q系列矩形产品采用金属屏蔽外壳，螺钉锁紧，具有圆角防反插设计，体积小、重量轻；

产品的电缆尾罩有直出线和90°出线；

端接形式为焊接。插头、插座装针装孔任选；

产品主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可以广泛用于各种电子仪器、仪表及电缆间的连接；

产品符合技术规范Q/21EJ330。

大小电流接触件混装；

产品采用金属外壳，接触件适配导线规格：0.1 ～ 0.15mm² （小接触件）、 2.0、3.0mm² （大接触件） ；

符合技术规范Q/21EJ2923。

H2系列线簧孔连接器符合CPCI总线使用要求，可替代普通片簧2mm间距连接器，具有可靠的接触性能和耐环境性能；

电气、环境性能符合IEC61076-4-101，采用高可靠线簧孔，适用于强振动冲击等恶劣环境，100Ω的匹配差分阻抗加强信号完整性；

适用于母板与插件板之间的数据传输，传输速率达3.125Gbps；

适用于航空、航天等军事领域；

执行企业标准：Q/21EJ739。

产品符合邮电部YD/T1272.3及国际标准IEC61754-4；

复合材料，轴向锁紧，光学性能良好；

推拉式结构，连接取卸快速；

标准塑料零件，互换性好；

轴向锁紧开关，连接可靠；

陶瓷插针，PC、UPC和APC研磨；

可提供OFNR光缆和低烟无卤光缆；

光缆外径：Φ0.9、Φ2、Φ3；

单工/双工插头和转接器；

陶瓷套筒，插入损耗低；

符合标准：YD/T1272.3、IEC61754-4。

符合GJB2446；

插针接触件采用弹性绞线，插针镀金；

适用于截面积为0.12～0.2mm²的导线；

金属屏蔽外壳带有线夹和锁紧装置；

体积小，接触可靠，并有快锁快卸的特点；

有9、19、25、37、52、74芯六种规格；

插头、插座装针装孔任选；

适用于各类军用电子设备的电路连接；

执行企业标准：21E0.204.106JT。

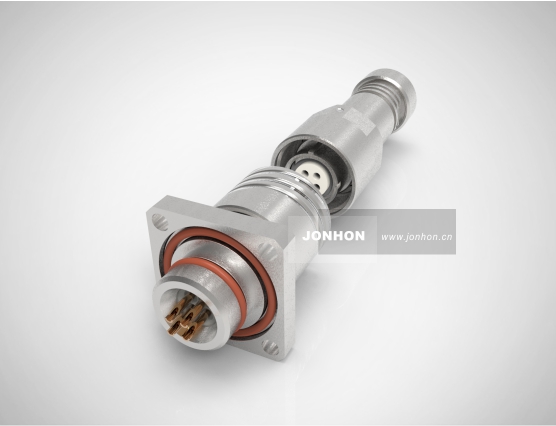

普通SM产品：

广泛适用于深水环境下的声纳换能器，水密接线盒以及水下设备与电缆，电缆与电缆之间的电连接；

该产品主要特点是在水下10-450米深的淡水或海水中能保持长久密封，接触可靠，结构新颖，工艺先进，插头与插座采用螺纹连接，插孔采用线簧结构；插针、插孔引线采用焊接形式；

该产品共有30、39、52、56、72五种型别，多种孔位排列，其技术性能符合CB1177-87标准。

岸电SM产品：

岸电密封电连接器用在舰船、潜艇上大电流产品，当舰船、潜艇靠岸后，该产品与岸上岸电装置连接，达到向舰船、潜艇充电的目的；

该产品要求插头、插座在不插接时，插座与密封盖在水下380米保持长久密封，插头与插座要求防浪冲、淋雨，接触可靠，采用线簧插孔，插头与插座采用螺纹连接；

该产品共有2种型别，即SM100（单芯）、SM72-3（三芯）；

其主要性能符合MIL-C-24368A《岸对舰和舰对舰电力传输用电气插头、插座和带电缆连接器总规范》。

本网站产品资料仅供选型参考，不能作为用户设计产品和验收依据，请以实际咨询、合同、相关技术规格书等为准。

金属壳体；

接点间距为1.91mm，排距为1.65mm；

插头装线簧插孔，插座装Φ0.6插针；

两排有9、15、21、25、31、37六种芯数，三排有51、66两种芯数；

有多种锁紧组件及尾部夹线罩供选择；

插头插座按外壳安装盘宽度分为普通型（宽）、-A型（窄）和-A1型（宽度界于普通型和-A型之间）三种；

压接、焊接、直式印制板和弯式印制板等多种端接形式；

执行企业标准：Q/21EJ1405。

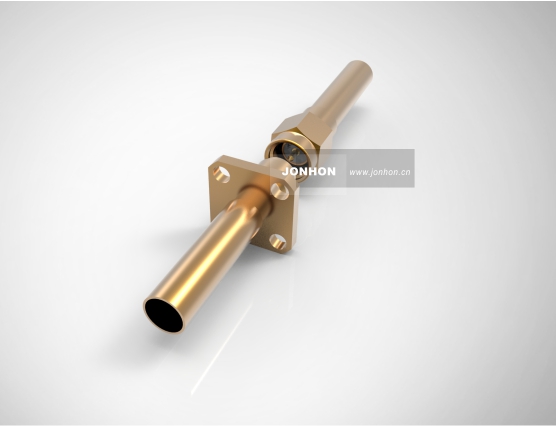

SMA系列连接器是按照MIL-PRF-39012标准生产的螺纹连接式射频同轴连接器；

体积小、频带宽、性能优越，部分产品适用于微带电路。

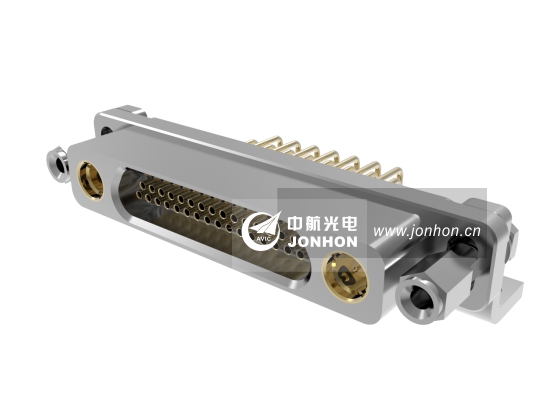

符合GJB2446（等效于MIL-C-83513）；

低频接触件采用绞线接触件，射频接触件采用SMP标准界面接触件；

低频高密度接点，间距1.27mm；

低频接点包括9芯~51芯等11种规格，射频接点包括4芯～ 11芯等7种，射频与低频接点可根据需求组合定制；

产品符合规范：Q/21EJ2181-2013。

按照MIL-PRF-39012标准生产的一种小型推入锁紧式射频同轴连接器；

体积小、重量轻、性能优越、对插方便等特点。

按照MIL-STD-348界面标准生产的直插拔形式的射频同轴连接器；

具有体积小、频带宽、性能优越等特点，主要应用于微带线路产品和集成化产品。

按照MIL- 39012标准生产的螺纹连接式射频同轴连接器；

具有体积小、频带宽、性能优越、可靠性高等特点。

采用螺纹连接紧固形式；

O形圈密封形式与灌胶密封形式相结合保证产品良好的密封功能；

外壳体采用不锈钢材料，具有较强的耐腐蚀性能；

弹性对接设计保证端面精密连接，增强产品寿命；

高精度零件加工控制保证光连接器的低损耗要求；

适用于深水密封、水下连接系统；

执行企业标准：Q/21EJ746-2008。

O形圈密封形式与硫化密封形式相结合保证产品良好的密封功能；

选用高精度陶瓷插针实现低损耗要求；

优良的密封性能，适用于密封要求苛刻的场合；

适用于水下设备通信系统；

执行标准：Q/21EJ2008。

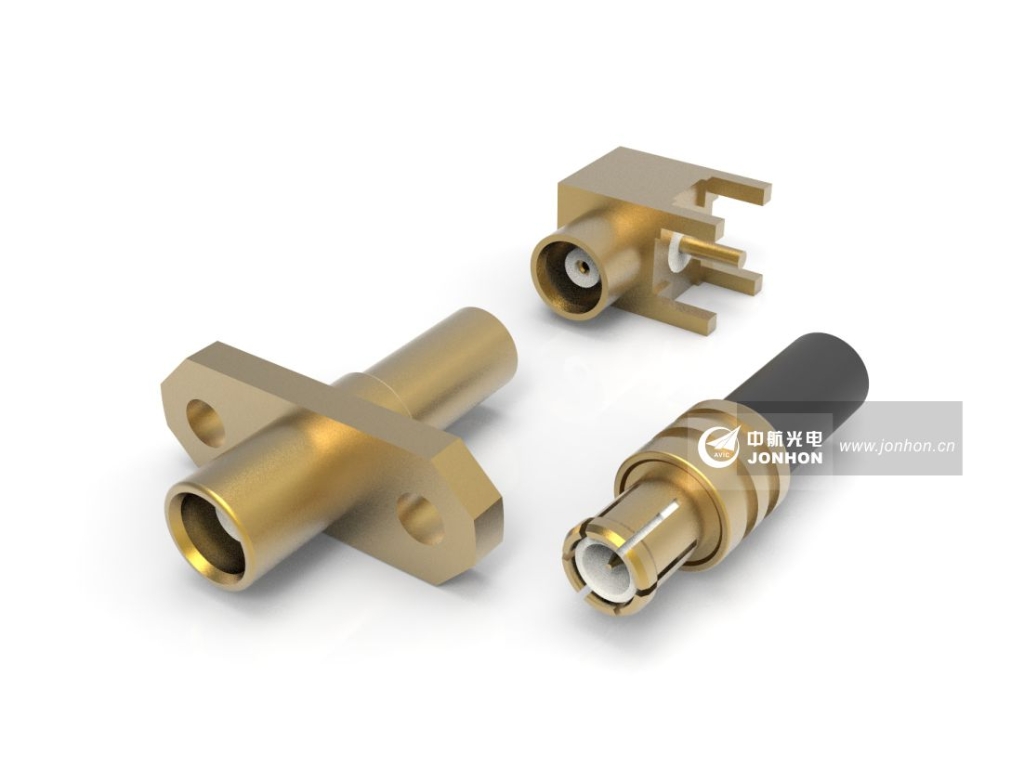

按照IEC169-19标准研制生产的一种小型推入锁紧式射频同轴连接器；

具有体积小、重量轻、对插方便、抗震性能好等特点。

实现复杂光路接线关系梳理，同时也可集成各类光无源器件；

通过光布线盒对光路梳理，简化外部布线；

封装形式及安装方式可根据需求设计；

连接器种类可选。

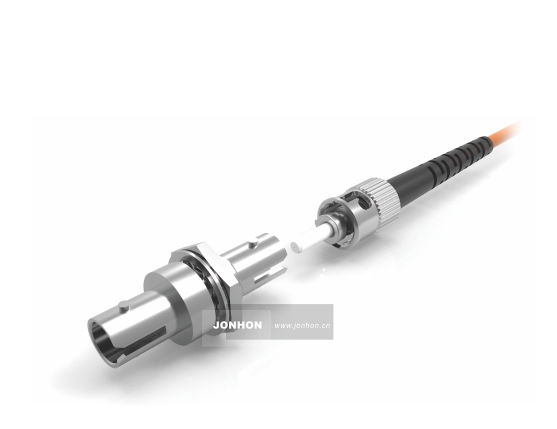

ST系列光纤连接器符合邮电部YD/T987及国际标准IEC617542，金属材质，卡口连接，光学性能良好；

标准金属零件，互换性好；

卡口式结构，连接取卸快速；

陶瓷插针，PC、UPC研磨；

可提供OFNR光缆和低烟无卤光缆；

光缆外径：Φ0.9、Φ2、Φ3；

转接器采用一体化机加外壳，陶瓷套筒，插入损耗低；

符合标准：YD/T987、IEC61754-2 。

按照MIL-C-39012标准研制生产的一种具有螺纹连接机构的中小功率射频同轴连接器；

具有抗振性能强、性能优越、可靠性高等特点。

符合GJB599A(MIL-DTL-38999) Ⅲ系列接口；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

三头螺纹快速连接，并带有防松脱机构；

光学对准采用陶瓷插针和套管实现精密对接；

有多种尾部变化形式可选；

有转接插座（可选气密封）形式，摆脱光缆束缚；

执行企业标准：Q/21EJ841。

产品适用于大数据量光通信领域，可直接与MT型光接口完美对接；

接触件为M12、M24类，采用标准MT接口，性能可靠、操作简单、集成度高、产品可实现4芯、8芯、12芯和24芯光信号传输；

五键定位，有盲插和防错插功能；

外壳体可选用不同材料及镀层适应不同环境要求；

可做成多种光缆组件形式，适用各种适用要求；

执行企业标准：Q/21EJ1891。

标准1U高度19英寸机架安装；

光缆引入端采用标准光纤连接器插头和光纤转接器对接，无需熔接，配线容量为12～48芯；

适配LC标准接口；

执行企业标准：Q/21EJ1838。

标准19″机架安装；

使用熔配一体化模块，左出纤方式，熔接、配线容量可为12芯～96芯；

适配器与设备30°卡接式安装，使用方便、操作安全；左，右侧均可进缆，方便操作；

抽屉式模块，滑轨设计，模块可方便取出与固定；

执行标准：YD/T 778。

简易、小巧；

台式、壁挂式通用；

冷轧板、表面静电喷塑、外型美观；

可适配ST/FC/SC法兰接口；

可同时进出光缆×2；

保护光缆和尾纤；

执行标准：YD/T925。

产品适用于对压强有较高要求的场景，产品可满足4个压差的压力要求；

标准ST光纤连接器接口；

执行企业标准：Q/21EJ6156。

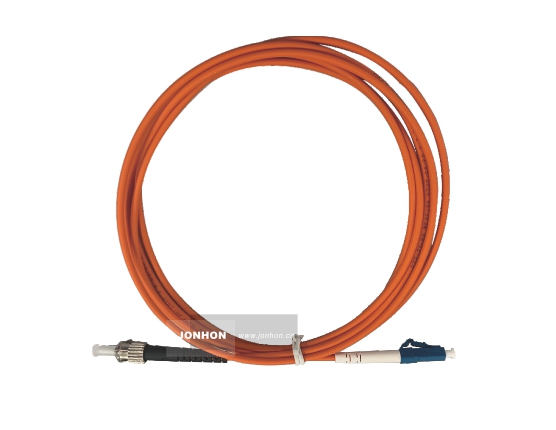

采用标准LC/FC/ST/SC光纤插头；

光缆外径：φ0.9、φ3；

执行标准：Q/21EJ8462。

光缆内置铠甲保护层，可用于室内易受挤压、施力的环境；

光缆外径：φ3；

执行标准：Q/21EJ748。

双纤并行，使用方便，适用于收发模块；

蓝黑护套，便于区分光路对应关系；

光缆外径：φ3；

执行标准：Q/21EJ8462。

具有良好的耐低温环境性能；

可在高海拔、低气压、低温寒冷地区使用；

具有出色的低温操作性能，在零下30℃仍具有良好的柔软度和弯曲性，实现正常布线施工；

光缆外径：φ3；

执行标准：Q/21EJ6328。

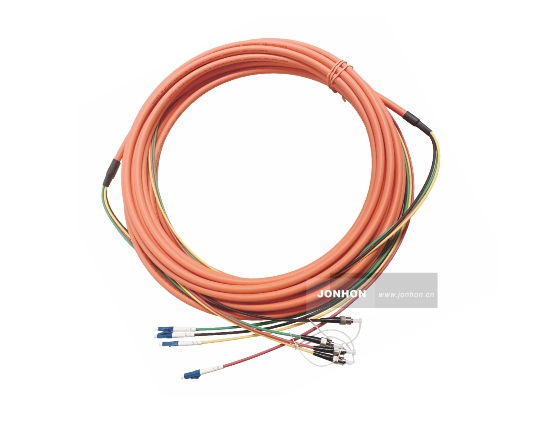

结构小巧、功能可靠；

多芯室内光缆，内置非金属加强芯，4、6、8、12芯可以选择；

分支缆直径：Φ2、Φ3；

执行标准：Q/21EJ6328。

结构小巧，功能可靠；

主干光缆铠甲保护，内有非金属加强芯，有4芯、8芯选择；

分支缆直径为：φ3；

执行企业标准：Q/21E6328。

标准金属零件，互换性好；

转接器可采用一体化金属外壳，陶瓷套筒，插入损耗小；

符合标准：YD/T1272.4、IEC61754-13、IEC874-7。

标准金属零件，互换性好；

卡口式结构，连接取卸快速；

采用一体化机加外壳，陶瓷套筒，插入损耗低；

符合标准：YD/T987、IEC61754-2。

标准塑料壳体，互换性好；

推拉式RJ-45锁紧结构，连接可靠,取卸快速；

单工/双工转接器；

符合标准：YD/T1272.1、IEC61754-20。

标准塑料壳体，互换性好；

推拉式锁紧结构，取卸快速；

轴向锁紧开关，连接可靠；

符合标准：YD/T1272.3、IEC61754-4。

三头螺纹快速连接；

接触件压接可取卸；

16#、12＃、φ2接触件规格；

7种壳体号，12种接点排列，5种变键位选择；

产品防护等级达IP67；

执行企业标准：Q/21EJ5721。

外形尺寸符合GJB599A (MIL-C-38999) Ⅲ系列；

供电源使用；

额定工作电流为7.5A~185A；

螺纹快速连接并带防脱结构；

尾部端接形式为压接或焊接；

插头、插座即可装针也可装孔。

快速卡口连接；

针孔件端接方式压接；

头座对插后能达到IP67防护等级；

插头、插座即可装针也可以装孔，插座方盘安装；可选配电缆附件，有弯式和直式两种密封附件；

壳体识别色带有多种颜色供选择，方便目视辨认插合；

接触件规格为16#和12#接触件；

接触件为压接后取卸结构，可以通过绝缘体装配变键位实现防误插；

执行企业标准：Q/21EJ2108。

矩形自短路产品，14、24芯两种接点；

采用“单叶回转双曲面线簧式”插孔，具有高可靠电接触性能等特点；

24芯产品可根据需要配置短接孔数量；

接触件端接形式为螺钉连接；

执行企业标准：Q/21EJ185。

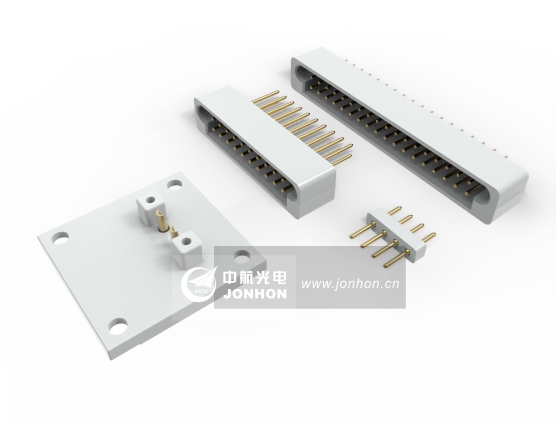

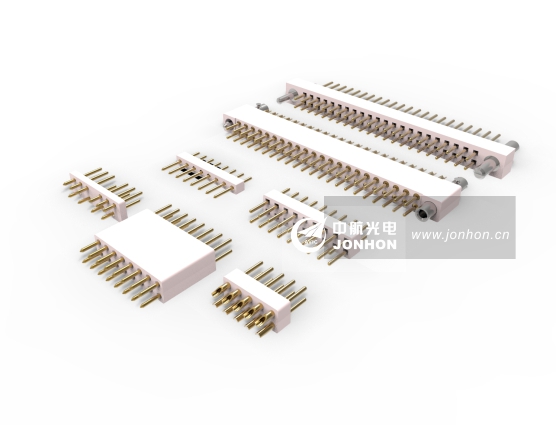

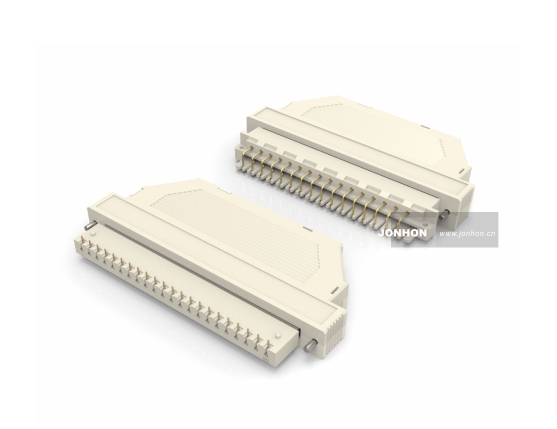

矩形产品，22、32芯两种接点；

采用“单叶回转双曲面线簧式”插孔，具有高可靠电接触性能等特点；

插座尾部弯式印制板插针，插头装孔，端接形式焊接；

执行企业标准：21E0.204.128JT。

该系列应用于城乡电网改造真空自动配电开关；

执行标准：Q/21EJ266。

混装型圆形连接器，内置RJ-45接口和低频接触件，有单网口、双网口两种接点；

连接方式：卡口式、三头螺纹式；

端接形式：水晶头与网线压接、其余接触件与导线焊接头座对插后能达到IP67防护等级；

执行企业标准：Q/21EJ293。

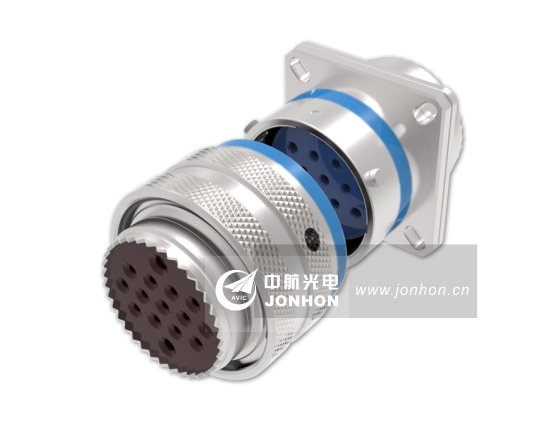

新型快速直推拉卡环锁紧连接方式；

接触件端接方式压接，后取卸；

头座对插后能达到IP67防护等级；

插头尾端带螺纹，可选配电缆附件，有金属附件和塑料附件两种，插座尾端无螺纹，方盘安装；

壳体识别色标、色带有多种颜色供选择，方便目视辨认插合；

五键位导向机构，有五种防错插键位；

执行企业标准：Q/21EJ7978。

插座接触件压接，插头插孔螺钉压线+压接；

插头1-2、3-4、5-6、7-8孔位两两防开路功能；

执行国家电网企业标准：Q/GDW 13278.1。

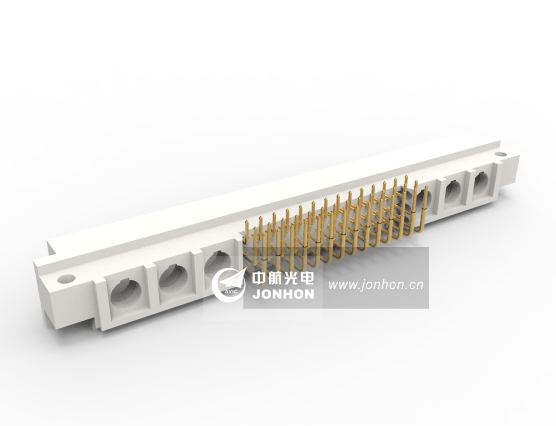

有32、64、26三种接点；

26芯为短路保护产品，可根据需要配置短接孔数量；

32、64芯插座弯式插针印制板焊接，插头装孔，尾部压接可取卸；

执行国家电网企业标准：Q/GDW 11768。

该系列产品广泛应用于电源行业，大电流接线端子，使用方便；

可实现横排或竖排的电流传输；

可通过U型端子台实现与用户印制板的连接；

执行企业标准：Q/21EJ1625-2011。

J41系列产品采用“单叶回转双曲面线簧式”插孔；

具有高可靠电接触性能及自动短路保护功能等特点；

结构新颖、使用方便，主要有压接、螺钉连接、插片式连接等导线连接形式；

企业执行标准：21E0.204.048JT。

标准圆形连接器中内置RJ-45、USB、RJ11等网络数据接口；

连接方式：卡口式和三头螺纹式连接；

大、小引导槽具有防误插功能；

高可靠性、耐环境性和抗振动冲击性；

头座连接后防水等级达IP67；

执行企业标准：Q/21EJ776。

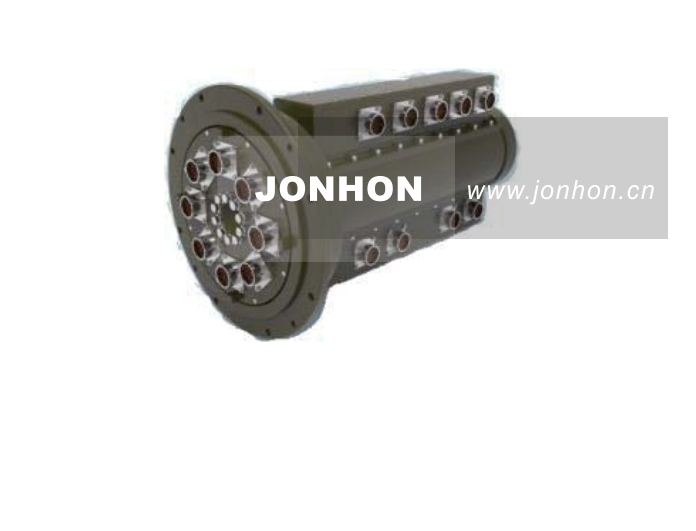

提供标准甩线长度，也可根据需要定制；

多种规格和环数，满足不同需求；

模块化设计，产品质量稳定，一致性好；

满足360度自由转动下信号、数据和功率传输；

体积小，重量轻，结构紧凑；

转动平稳，动态电阻变化量极低；

提供军品级和工业级，满足不同使用要求；

采用纤维刷技术，旋转寿命长，转动扭矩小；

执行企业标注：Q/21EJ0.170。

光纤旋转连接器是一种广泛应用于军事国防、工业等领域的关键器件。光纤旋转连接器是将光信号从旋转平台传输到静止平台，为解决旋转连接的系统部件之间的数据传输，提供了技术解决方案；

光纤旋转连接器根据传输通道数量可分为单通道和多通道。多通道光纤旋转连接器体积大、结构复杂、转速低、成本高。单通道光纤旋转连接器结构简单、体积小、成本低，单通道光纤旋转连接器与波分复用技术结合使用，可以大大扩展信号传输量；

光纤旋转连接器按光传输介质划分，可以分为单模光纤旋转连接器和多模光纤旋转连接器。单模光纤传输单模信号，芯径小，传输模式好，传输数据量大，可以传输100Gbit/s的数据，传输距可达120km，单模光纤工作波长是1310nm和1550nm。多模光纤旋转连接器芯径大，可以传输不同光源的光，如LEDs和VCSELs,但衰减大，传输距离短，多模光纤可以传输1Gbit/s的数据并传输300m远的距离，多模光纤的工作波长850nm和1300nm；

执行企业标注：Q/21EJ374。

光电组合汇流环在性能上和结构上结合了电滑环和光纤旋转连接器的优点，如结构坚固、可靠性高、耐恶劣环境、抗电磁辐射、数据传输量大、传输速度快、信号损失小，同时减少了系统互连用的电缆数量，所以是雷达等信号传输的一个新的发展方向。

工作频带宽：DC～30GHz；

传输性能好：电压驻波低、插入损耗小；

多种路数，安装方式满足不同需求；

满足360度自由转动下微波信号传输；

体积小，重量轻，结构紧凑；

转动平稳，电压驻波比变化量小；

提供军品级和工业级，满足不同使用要求；

SMA、2.92、TNC、N等多种端口可选。

射频信号工作频带宽：DC～30GHz；

射频信号传输性能好：电压驻波低、插入损耗小；

电旋转多种环数、射频多种路数，满足不同需求；

满足360度自由转动下电信号、微波信号传输；

体积小，重量轻，结构紧凑；

转动平稳，射频信号电压驻波比变化量小、电信号动态接触电阻变化小；

提供军品级和工业级，满足不同使用要求；

射频SMA、2.92、N、TNC等多种端口可选。

提供标准接口，也可根据需要定制；

气体和液体可同时传输，满足不同需求；

模块化设计，安装、更换密封圈方便；

满足360度自由转动下流体传输；

先进的动密封结构，转速、温度范围宽；

摩擦系数小，转动平稳，转动扭矩小；

设计有流体回收接口，预防产品泄漏；

采用专用旋转密封圈，旋转寿命长；

执行企业标注：Q/21EJ0.1184。

提供标准接口，也可根据需要定制；

同时传输光、电、流体、射频多种介质，满足不同需求；

模块化设计，安装、更换方便；

满足360度自由转动下多种介质同时传输；

先进的动密封结构，转速、温度范围宽；

摩擦系数小，转动平稳，转动扭矩小；

设计有流体回收接口和漏液报警装置，预防产品泄漏。

连接铝基电线，用于线缆减重场合，供设备间电源信号传输使用；

插头、插座外形尺寸符合GJB599A（MIL-DTL-38999K）系列I、III；

插头、插座尾部端接形式为压接；

插头、插座接触件可取卸，采用铜铝过渡结构形式和密绕线簧孔技术；

插头、插座适配专用附件；

气密穿舱插座采用紧固螺母与止动垫片组合的打保险紧固结构；

气密穿舱插座为穿舱式安装，适用的安装面板厚度3~8 mm；

额定工作电流36~180A；

执行企业标准：Q/21EJ5291。

1E 级安全等级；

K1 类环境鉴定；

SSE 1 级抗震；

高屏蔽特性；

PEEK/ 无机玻璃绝缘；

插座气密封；

满足“华龙一号”等主流三代核电技术要求；

插头连接器自带核级 K1级电缆，长度可定制；

执行企业标准：Q/21EJ5717。

1E 级安全等级；

K2 类环境鉴定；

卡口快速连接；

SSE1 级抗震；

高屏蔽特性；

执行企业标准：Q/21EJ5542。

三头螺纹快速连接，并带防松脱机构；

体积小，重量轻，接触偶密度高；

具有电磁屏蔽功能；

尾部端接形式为压接或焊接；

执行企业标准：Q/21EJ5650。

卡口式快速连接；

体积小，重量轻，接触偶密度高；

尾部端接形式为压接或焊接；

EMI/RFI屏蔽；

插座有墙式、前装、后装及螺母紧固式安装等多种形式；

执行企业标准：Q/21EJ5650。

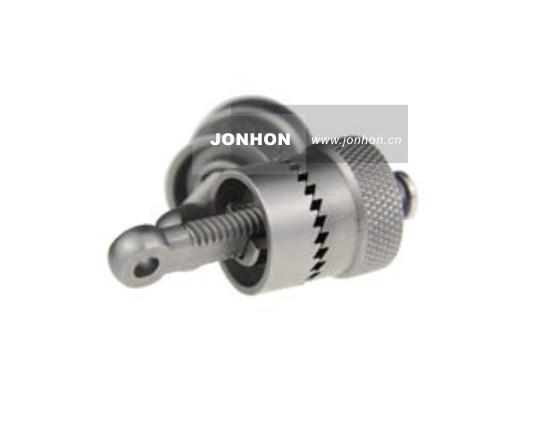

可以实现机载ATR机箱、LRU设备在安装架上的锁紧；

可实现手工锁紧与解锁，操作方便；

具备自锁功能，锁紧可靠有效；

具备较高夹持重量，环境适应性强；

长度多样，满足不同需求；

符合GJB 441 机载电子设备机箱、安装架的安装形式和基本尺寸；

符合GJB 780 机载电子设备的安装架及其附件的基本尺寸；

符合HB 7390 民用飞机电子设备接口要求；

符合SJ20384 机载电子设备机箱A类前锁紧装置规范；

符合ARINC404 航空机载电子设备与托架的标准。

可以实现机载ATR机箱、LRU设备在安装架上的锁紧和拔出；

可实现手工锁紧与解锁，操作方便；

具备自锁功能，锁紧可靠有效；

具备较高夹持重量，环境适应性强；

长度多样，满足不同需求；

符合GJB 441 机载电子设备机箱、安装架的安装形式和基本尺寸；

符合GJB 780 机载电子设备的安装架及其附件的基本尺寸；

符合HB 7390 民用飞机电子设备接口要求；

符合SJ20971 机载电子设备机箱B类前锁紧装置规范；

符合NAS1637-2011可辅助插入拔出的杠杆式把手组件的基本尺寸；

符合ARINC404A-1974 航空电子设备机箱与托架的基本尺寸。

可以实现机载ATR机箱、LRU设备在安装架锁紧和拔出；

可实现手工锁紧与解锁，操作方便；

具备自锁功能，锁紧可靠有效；

具备滑动离合功能，限制对机箱的压力；

具备辅助拔出机箱的功能；

具备较高夹持重量，环境适应性强；

锁紧力可选，满足不同需求；

符合GJB 441 机载电子设备机箱、安装架的安装形式和基本尺寸；

符合GJB 780 机载电子设备的安装架及其附件的基本尺寸；

符合HB 7390 民用飞机电子设备接口要求；

满足ARINC600规范中关于锁紧器尺寸及性能的要求。

解锁后可自动复位，方便模块拔出；

具备较高夹持重量，环境适应性强；

为模块提供散热通道；

多种表面处理方式可选；

长度形式多样，满足不同需求；

符合SJ20382-2007楔型锁紧装置规范。

可防止后端楔块旋转；

具备较高夹持重量，环境适应性强；

为模块提供散热通道；

多种表面处理方式可选；

长度形式多样，满足不同需求。

具备自锁功能，锁紧可靠有效；

与锁紧条配套使用，固定模块；

起拔器可自动弹开，可避免模块插入时起拔器未进入导轨即开始闭合的问题；

模块开始插入后起拔器会自动闭合一定角度，再次压起拔器即可完成模块插合到位；

起拔和锁紧距离不小于5mm。

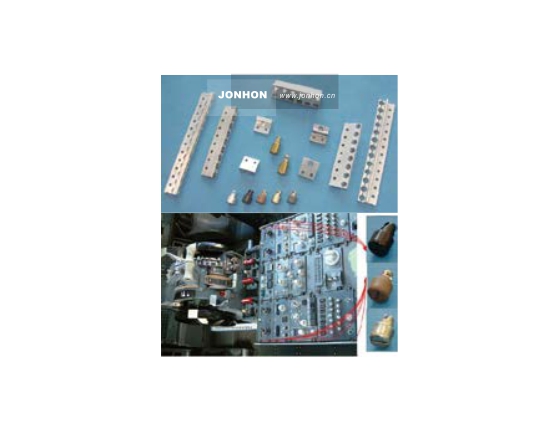

可以实现设备类产品的快速安装和拆卸；

产品可翻铆在面板上，不易脱落和丢失；

产品由锁扣和锁座组成，锁扣铆接在设备类产品的安装面板上，锁座用铆钉固定在安装面板的支撑框架上；

螺旋锁有多种不同的长度适合多种厚度的面板长度多样；

产品符合美军标MIL-F-25173A 快卸紧固件、控制面板与飞机设备标准；

锁座锁钉孔间距为9.525mm、9.4mm、10mm，其中9.525mm为标准孔间距符合符合美军标MIL-F-25173A，9.4mm和10mm为非标准孔间距。

插合方式：直插；

分离方式：机械分离；

产品特点：快速插拔、耐水压、直掰分离；

端接方式：焊接；

符合标准：Q/21EJ683。

插合方式：直插；

分离方式：机械分离；

产品特点：快速插拔、耐水压、直掰分离；

端接方式：焊接；

符合标准：Q/21EJ683。

插合方式：直插；

分离方式：机械分离

产品特点：水下300m分离，插座密封；

端接方式：焊接；

符合标准：Q/21EJ1273。

插合方式：旋插/直插；

分离方式：机械分离；

产品特点：插座密封防短路（15m水深）；

端接方式：焊接；

符合标准：Q/21EJ1273。

插合方式：直插；

分离方式：机械分离；

产品特点：10m水下分离、插座密封防短路；

端接方式：焊接；

符合标准：Q/21EJ1273。

插合方式：直插；

分离方式：机械分离；

产品特点：高低频混装、插座密封；

端接方式：焊接；

符合标准：Q/21EJ1292。

插合方式：旋插/直插；

分离方式：机械分离；

产品特点：插座密封防短路（15m水深）；

端接方式：焊接；

符合标准：Q/21EJ1273。

插合方式：手轮连接；

分离方式：机械分离；

产品特点：水下分离、插座密封防短路；

端接方式：焊接；

符合标准：Q/21EJ1972。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化；

端接方式：焊接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、大电流、插座防火焰；

端接方式：焊接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、插座防火焰；

端接方式：焊接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、高低频混装、插座防火焰；

端接方式：低频焊接、高频压接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、插座防火焰；

端接方式：焊接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、高低频混装、插座防火焰；

端接方式：低频焊接、高频压接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、大电流、插座防火焰；

端接方式：焊接；

符合标准：Q/21EJ1753。

插合方式：直插连接；

分离方式：机械分离；

产品特点：小型化、插座防火焰；

端接方式：焊接；

符合标准：Q/21EJ1753。

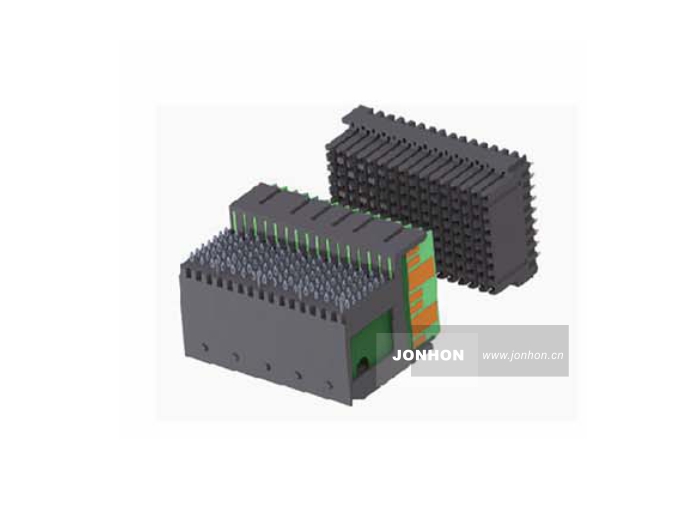

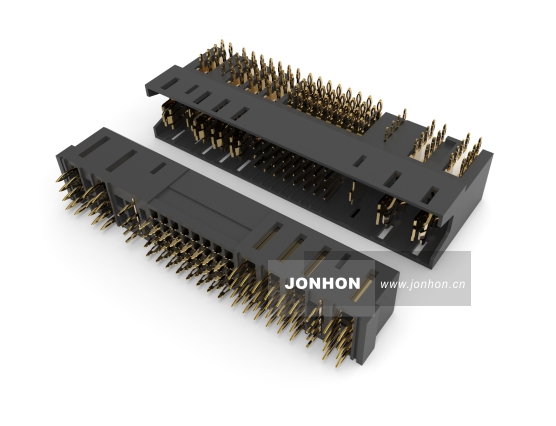

端接方式为免焊压配；

95 欧姆的匹配差分阻抗；

适用于母板与插件板之间的高速数据传输；

GF3D 传输速率：25Gbps；

执行企业标准：Q/21EJ10347。

符合GJB599A(MIL-DTL-38999K)I系列；

卡口式快速连接、防斜插；

体积小，重量轻，接触偶密度高；

EMI/RFI屏蔽；

插座有盒式、墙式、前装、后装及螺母紧固式安装等多种形式；

具有抗高强度振动特性，用于机载使用环境等级为I级（良好）、II级（一般）区域内；

可配接符合GJB1784的标准尾部附件，适用于屏蔽电缆夹紧的专用尾部附件（Ti-Ni合金记忆环）；

9种壳体号，74种标准孔组排列及多种派生孔组排列；

插合面界面及尾部具有密封结构，三防性能优良；

五键位导向机构，有五种防错插键位。

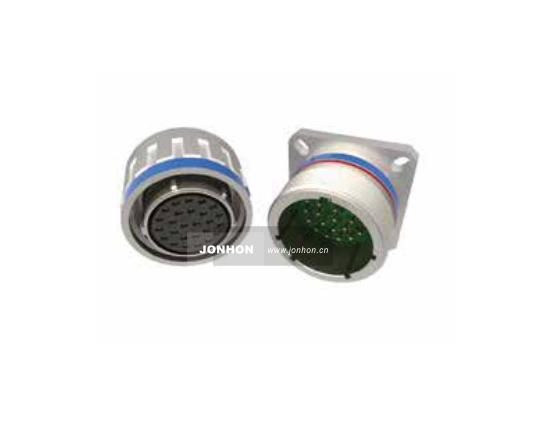

符合GJB 599A (MIL-DTL-38999K) III系列；

三头螺纹快速连接，并带防松脱机构；

体积小，重量轻，接触偶密度高；

具有电磁屏蔽功能；

接触件压接可取卸，插针防斜插；

12#、10#、8#接触件规格的孔位可装配同轴、屏蔽接触件；

具有防火壳体、复合材料壳体、铝合金壳体和多种镀层；

具有高温下的高强度振动特性，用于机载使用环境等级为I级(良好)、II级(一般)和III级(恶劣)的区域内。

选用连接器壳体材料时，尽量与机载设备的壳体材料一致，避免不同类金属接触，不可避免时，应考虑金属材料之间的相容性，同时采取防护措施，避免电偶腐蚀。产品可以承受酸性盐雾、酸性大气和霉菌等海洋环境指标。

为了满足电连接器气密性能的要求，根据GJB599A（MIL-DTL-38999K）及相应的美军标单篇详细规范，我公司设计开发了GJB599Ⅰ、Ⅲ系列气密封类电连接器，主要分为“密封电连接器”和“穿墙密封电连接器”两大类。通过将接触件烧结到插座壳体或转接插座壳体里面，从而使电连接器具有良好的气密性能，与之配套的插头仍采用普通的非密封插头即可。

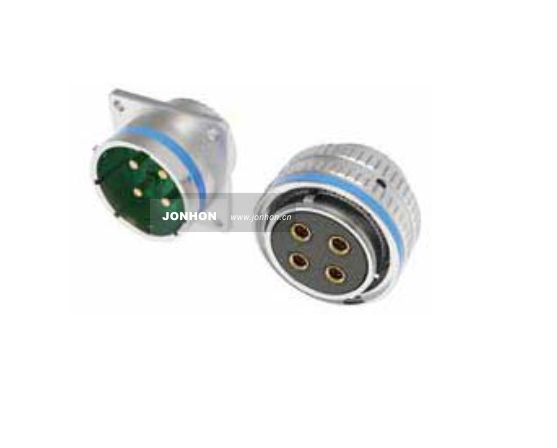

外形尺寸符合GJB599A（MIL-DTL-38999K）系列I；

供设备间大功率电源信号传输使用；

额定工作电流为7.5A～185A；

螺纹快速连接并带防脱机构；

尾部端接形式为压接或焊接；

插头、插座既可装针也可装孔。

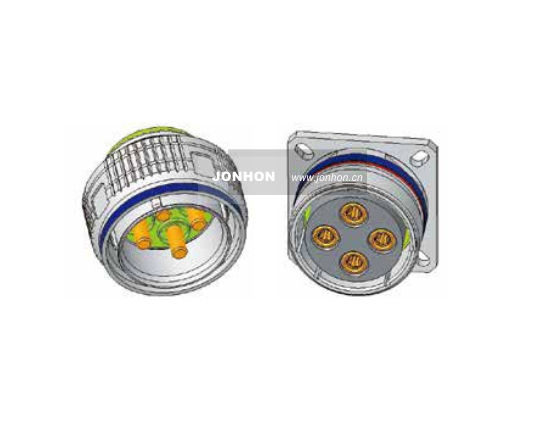

外形尺寸符合GJB599A（MIL-DTL-38999K）系列III；

供设备间大功率电源信号传输使用；

额定工作电流为7.5A～185A；

螺纹快速连接并带防脱机构；

尾部端接形式为压接或焊接；

插头、插座既可装针也可装孔。

符合GJB 599A (MIL-DTL-38999K) III系列；

三头螺纹快速连接，并带防松脱机构；

体积小，重量轻，接触偶密度高；

符合GJB599A（MIL-DTL-38999K）系列III；

可实现功率、高速、高频混装；

可实现相同规格号不同种类接触件更换安装；

可实现微波信号、高速数据和电源控制信号的集成连接；

三头螺纹快速插配并带有防松机构；

防斜插；

优良的EMI/RFI屏蔽效果。

符合GJB177A（等效于美军标MIL-C-81659B）；

模块组合式结构，有单矩形、双矩形、三矩形、四矩形四种结构形式；

多种外壳类型，满足不同的安装需求；

梯形金属外壳具有防误插功能 多种接触件类型，可以实现功率、电源、高速、高频、 1553B等多种信号的传输；

配有直式出线和90度出线电缆夹供用户选用。

符合ARINC600标准；

采用模块化结构设计，不同的绝缘体部件与壳体配合形成多种型号，满足不同用户使用要求；

可实现普通低频、 电源、高速差分、高频、光接触件混装，实现信号集成传输；

8#高速差分接触件传输速率达1.65Gbps；

标准8#射频接触件使用频率0~500MHz，浮动8#射频接触件使用频率0~18GHz；

用于设备机柜，具有良好的耐海洋环境性能。

符合 MIL-DTL-83527B 标准；

采用模块化结构设计，不同的绝缘体部件与壳体配合形成多种型号， 满足不同用户使用要求；

可实现功率、高速、高频、光接触件混装，实现信号集成传输；

插头接触件端接形式为导线压接，插座接触件端接形式有导线压线和印制板焊接两种；

8# 高速差分接触件传输速率达1.65Gbps；

用于电子设备与机柜之间的电连接，具有良好的耐环境性能；

执行企业标准：Q/21EJ719。

符合MIL-T-81714系列II标准。

符合EN4165标准一；

采用强度高、质量轻的复合材料或铝合金；

采用符合M39029/57～58标准压接接触件；

具有盲插、快速连接锁紧和分离功能；

模块可取卸设计；

无工具安装使用；

产品可以承受酸性盐雾、酸性大气和霉菌等耐海洋环境指标。（推荐用于环境良好的内部半封闭区）

单芯接线端子；

具有快速连接分离结构；

具有防护装置；

自锁紧、可触觉识别，应用广泛；

产品可承受酸性盐雾、酸性大气和霉菌等海洋环境指标；

产品执行企业标准：Q/21EJ710。

实现深水环境下电流及信号传输；

螺纹连接；

接触件与绝缘体采用镶件一体化结构，接触偶密度高；

尾部端接形式为焊接；

插头、插座既可装针也可装孔；

插座有方盘、单密封螺母、双密封螺母安装及转接无安装等多种形式；

9种壳体号，42种标准孔组排列；

五键位导向机构，有五种防错插键位；

执行企业标准：Q/21EJ8877。

实现深水环境下电流及信号传输；

螺纹连接；

接触件与绝缘体采用镶件一体化结构，接触偶密度高；

尾部端接形式为焊接；

插头、插座既可装针也可装孔；

插座有圆盘、螺母紧固安装等多种形式；

3种壳体号，30种标准孔组排列；

五键位导向机构，有五种防错插键位；

执行企业标准：Q/21EJ9081。

实现深水环境下光信号、电信号传输；

螺纹连接；

电接触件采用线簧孔，接触可靠；

插座目前有方盘、圆盘两种形式；

4种壳体号，8种标准孔组排列；

五键位导向机构，有五种防错插键位；

干插拔类型产品；

执行企业标准：Q/21EJ10728。

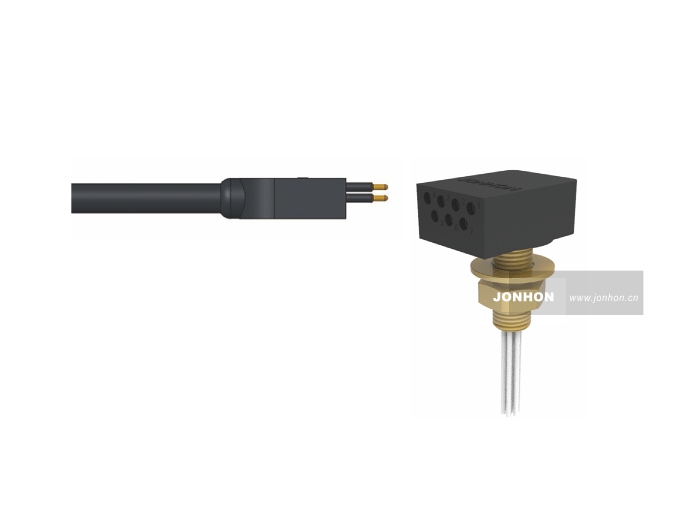

插头采用氯丁橡胶硫化成型，插座采用环氧模材质绝缘体；

干插拔类型产品；

螺纹连接；

体积小巧，节约空间；

采用小型簧爪接触件；

插座具备穿舱功能，两种安装壳体可选择；

执行企业标准：Q/21EJ9158。

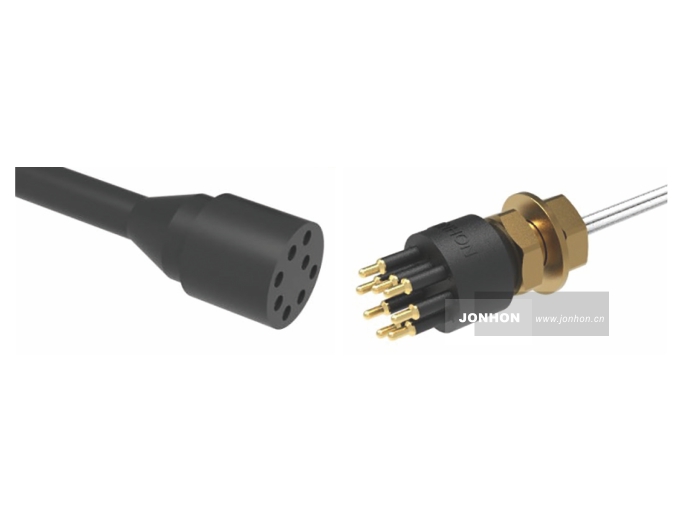

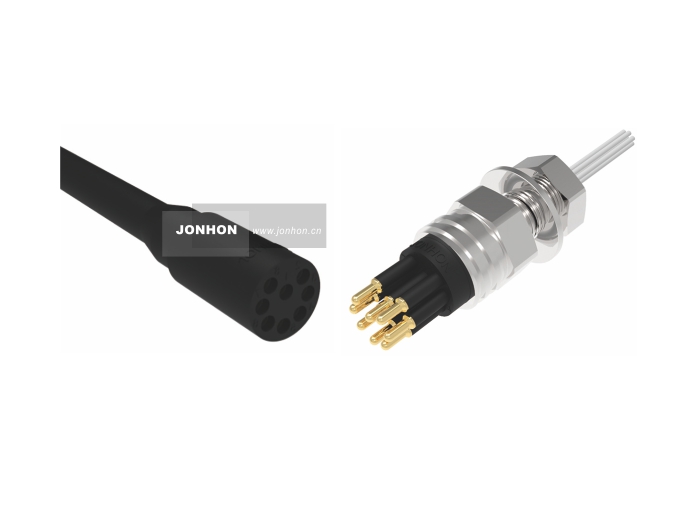

电缆与接触件硫化一体成型，支持湿插拔；

横向密封，接点密，体积小，节约空间；

穿舱型产品具有安装功能，可安装到用户开孔面板上；

质量轻，使用简便，安装快捷；

执行企业标准：Q/21EJ7422。

电缆与接触件硫化一体成型，支持湿插拔；

横向密封，接点密，体积小，节约空间；

穿舱型类具有安装功能，可安装到用户开孔面板上；

质量轻，使用简便，安装快捷；

执行企业标准：Q/21EJ7422。

电缆与接触件硫化一体成型，支持湿插拔；

横向密封，接点密，体积小，节约空间；

多个带缆的插头可通过一个插座连接到设备上；

质量轻，使用简便，安装快捷；

执行企业标准：Q/21EJ7422。

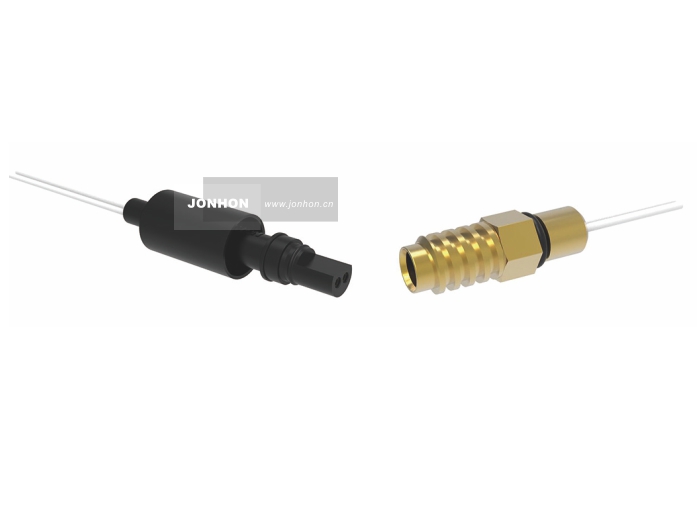

电缆与接触件硫化一体成型，支持湿插拔；

横向密封，质量轻、体积小、使用简便；

穿舱型产品具有安装功能，可安装到用户开孔面板上；

用于高度受限制或者要求一个平整表面的水下设备；

执行企业标准：Q/21EJ7422。

电缆与接触件硫化一体成型，支持湿插拔；

横向密封，体积小，接点更密，节约空间；

穿舱型类具有安装功能，可安装到用户开孔面板上；

质量更轻，使用简便，安装快捷；

执行企业标准：Q/21EJ7422。

采用金属壳体，强度高，耐振动冲击；

大电流设计，单芯最大可传250A，可大小电流混装；

浮动设计，实现模块和背架间可靠盲插互连；

导销导套引导，防错插结构；

接触件有焊接、压接等多种端接形式，部分产品可接汇流排；

执行企业标准：Q/21EJ1312。

采用金属壳体，强度高，耐振动冲击；

小型化机柜面板连接器；

浮动设计，实现模块和背架间可靠盲插互连；

高压设计，工作电压通常可达1000V DC，介质耐电压可达3000V DC；

导销导套引导防错插结构；

执行企业标准：Q/21EJ5148。

采用金属壳体，强度高，耐振动冲击；

小型化机柜面板连接器；

浮动设计，实现模块和背架间可靠盲插互连；

导销导套引导防错插结构；

执行企业标准：Q/21EJ2161。

金属壳体；

小型化机柜面板连接器；

高可靠双曲面线簧插孔；

导销导套引导防错插结构；

执行企业标准：Q/21EJ1080。

第四代综合式航空电子LRM模块标准连接器;

适用于SEM-D、SEM-E、ASAAC模块;

高可靠性的双曲面线簧孔接触件;

模块化组合式结构，可同时实现射频、差分、光、电源等多种信号集成化传输;

连接器插合界面采用法拉第电笼结构，实现ESD（静电放电）保护功能;

射频模块工作频率范围：DC～40GHz;

差分模块数据传输速率：0～3.125Gbps;

光纤模块的插入损耗：≤1dB;

执行企业标准：Q/21EJ801。

第四代综合式航空电子LRM模块标准连接器；

适用于子板与母板平行对插；

高可靠性的双曲面线簧孔接触件；

模块化组合式结构，可同时实现射频、差分、光、电源等多种信号集成传输；

射频模块工作频率范围：DC～40GHz；

差分模块数据传输速率：0～3.125Gbps（一代LRM）

                                     0～6.25Gbps（二代LRMS）；

光纤模块的插入损耗：≤1dB；

执行企业标准：Q/21EJ801(一代LRM)

                        Q/21EJ1490(二代LRMS)。

高可靠性的双曲面线簧孔接触件；

模块化组合式结构，可同时实现射频、差分、光、电源等多种信号集成传输；

连接器插合界面采用法拉第电笼结构，实现ESD（静电放电） 保护功能；

射频模块工作频率范围：DC ～ 40GHz；

差分模块数据传输速率：0 ～ 3.125Gbps（LRM※B）

                                     0 ～ 6.25Gbps（LRMS※B）；

光纤模块的插入损耗：≤1dB；

执行企业标准：Q/21EJ801(一代LRM)

                       Q/21EJ1490(二代LRMS)。

第四代综合式航空电子LRM模块标准连接器；

适用于SEM-D、SEM-E、ASAAC模块；

连接器插合后能实现全屏蔽密封功能；

高可靠性的双曲面线簧孔接触件；

模块化组合式结构，可同时实现射频、差分、光、电源等多种信号集成化传输；

射频模块工作频率范围：DC ～ 40GHz；

差分模块数据传输速率：0 ～ 3.125Gbps；

光纤模块的插入损耗：≤1dB；

连接器插合后满足水密IP67的要求，1m水深可耐36h；

执行企业标准：Q/21EJ2554。

第四代综合式航空电子LRM模块标准连接器；

适用于SEM-D、SEM-E、ASAAC模块；

高可靠性的双曲面线簧孔接触件；

模块化组合式结构，可同时实现射频、差分、光、电源等多种信号集成传输；

射频模块工作频率范围：DC ～ 40GHz；

差分模块数据传输速率：0 ～ 6.25Gbps；

光纤模块的插入损耗：≤1dB；

执行企业标准：Q/21EJ1490。

LRM航空电子模块标准连接器；

适用于SEM-D、SEM-E、ASAAC模块；

印制板硅晶片接触件；

模块化组合式结构，可同时实现射频、差分、光、 电源等多种信号集成传输；

射频模块工作频率范围：DC～40GHz；

差分模块数据传输速率：0～10Gbps；

光纤模块的插入损耗：≤1dB；

差分端接方式：免焊压接；

执行企业标准：Q/21EJ2261。

第四代综合式航空电子LRM模块标准连接器;

适用于SEM-D、SEM-E、ASAAC模块;

印制板硅晶片接触件;

模块化组合式结构，可同时实现射频、差分、光、 电源等多种信号集成传输;

数字模块完全符合VITA46标准;

差分模块数据传输速率：0～12.5Gbps;

射频模块工作频率范围：DC～40GHz;

光纤模块为标准MT接口，单个MT可传48路光信号;

光MT接触件的插入损耗：≤0.7dB(数字光)、≤0.5dB(模拟光);

差分端接方式：免焊压接;

执行企业标准：Q/21EJ4971。

高密度、高速率、模块化、通用型电连接器 ；

符合VITA46/48标准，应用于VPX总线系统；

模块化组合结构，可实现差分信号、单端信号、电源等多种信号的集成化传输；

端接方式：免焊压配方式；

执行标准：Q/21EJ1113。

高密度、高速率、模块化、通用型电连接器；

符合VITA46/48标准，应用于VPX总线系统；

模块化组合结构，可实现差分信号、单端信号、电源等多种信号的集成化传输；

端接方式：免焊压配方式；

执行标准：Q/21EJ5240。

符合VITA标准模块的标准电气接口；

通用化、开放式、用户可配置型连接器；

模块化组合结构，可实现差分、射频、光、电源、低频等多种信号的集成化传输；

免焊压配结构；

适用的模块间距：25.4；

射频接触件可实现现场更换；

执行标准：Q/21EJ1488。

符合VITA标准模块的标准电气接口；

通用化、开放式、用户可配置型连接器；

模块化组合结构，可实现差分、射频、光、电源、低频等多种信号的集成化传输；

免焊压配结构；

适用的模块间距：21.59和25.4；

射频接触件、光纤接触件均可实现现场更换，且可同孔使用；

执行标准：Q/21EJ7093。

适用于5mm、7mm、10mm、12mm板间距的平行印制板间系统之间的数据传输；

最高传输速率：18Gbps；

接点间距1.27mm，插孔采用簧片式结构；

执行企业标准：Q/21EJ2692。

符合VITA 66标准；

采用标准MT接口，高密度、小型化、集成度高；

体积小、重量轻；

执行企业标准：Q/21EJ755。

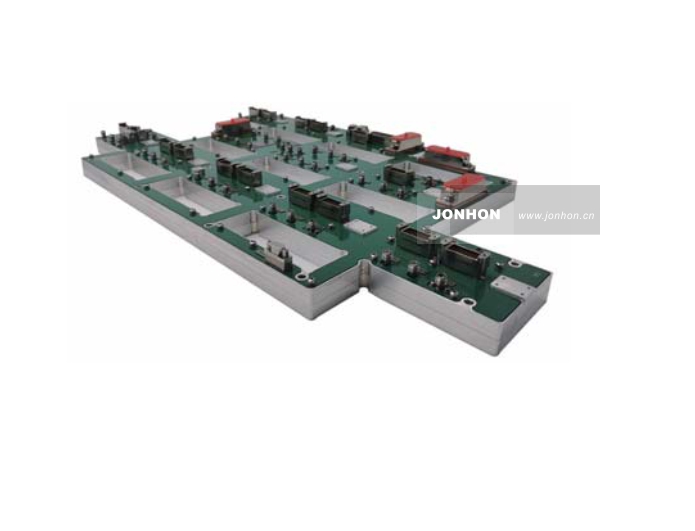

小型化、轻量化、异形结构设计；

具备射频、控制、电源信号的馈电功能；

功能模块分层及层间信号垂直互连设计。

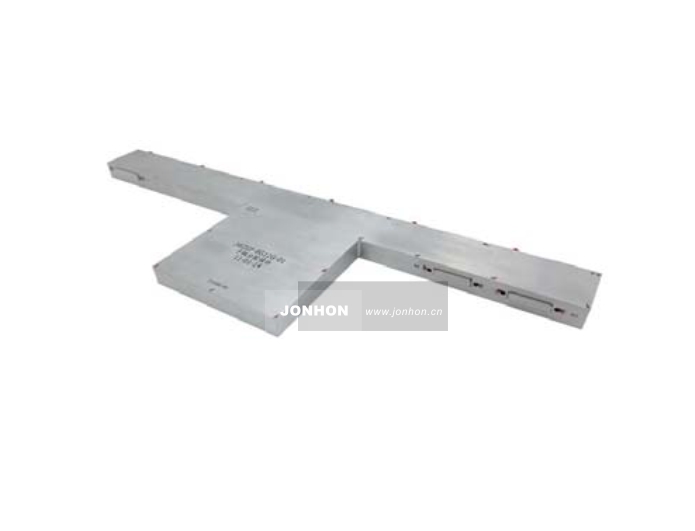

多路功分集成化设计；

小型化、全屏蔽结构设计；

具备信号功分与校正功能。

数字、射频信号集成化设计；

小型化、轻量化、模块化结构设计；

对外接口采用浮动设计。

数字、射频、电源信号集成化设计；

小型化、轻量化、模块化结构设计；

信号分层化设计。

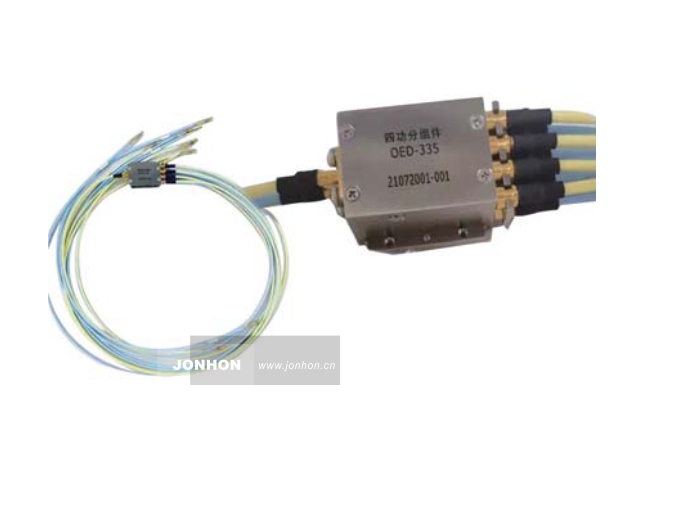

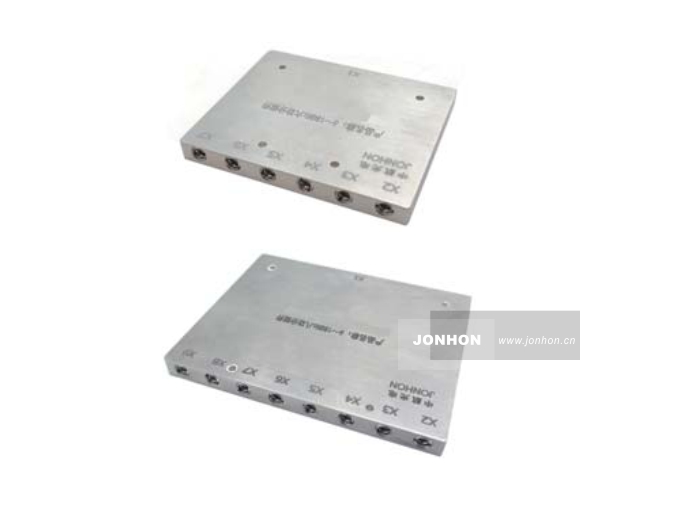

采用Wilkinson（威尔金森）功分器设计原理；

具有超宽带、低插损特性；

小型化、轻量化设计；

产品采用混合集成设计。

采用Wilkinson（威尔金森）功分器设计原理；

具有超宽带、低插损特性；

小型化、轻量化设计。

采用平行线耦合设计原理；

具有低插损、高耦合精度、高方向性特性；

小型化、轻量化设计。

多频带集成化，芯片和微带线混合集成设计；

良好的幅相一致性；

小型化、自带接口线缆设计。

以功分为基础，集成了低噪声放大器和射频开关等功能；

耐环境性强，适用于严苛环境中；

对接形式多样，可根据客户需要进行定制化设计。

噪声系数小，工作带宽宽，增益可定制；

耐环境性强，适用于严苛环境中；

对接形式多样，可根据客户需要进行定制化设计。

实现形式有射频同轴电缆、带状线和微带线等形式；

多路信号幅相一致性高；

通道具备监测功能；

对接形式多样，可根据客户需要进行定制化设计。

电连接光传输，延长传输距离，解决光纤污染；

不改变原有电连接器端口，实现原有电缆传输系统的无缝升级；

提供丰富的状态指示，可实时监控产品状态；

不占用设备空间，非常适合空间有限、对重量要求严格的设备；

光缆长度支持定制，可以附带缆盘便于快速整齐收放光缆。

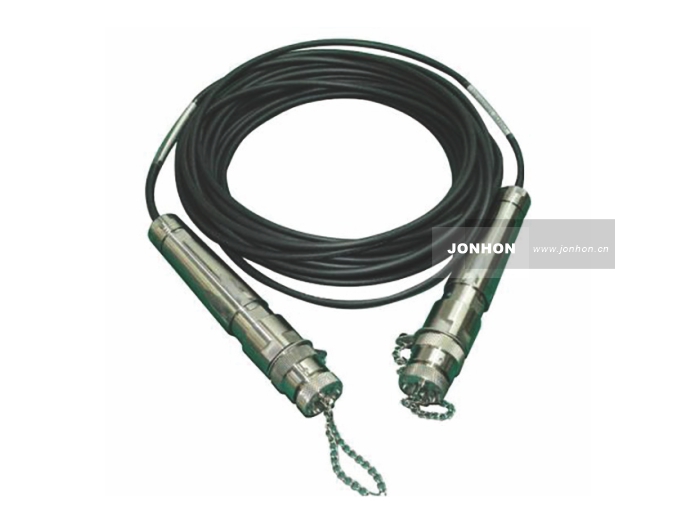

电连接光传输，延长传输距离，解决光纤污染；

不改变原有电连接器端口，实现原有电缆传输系统的无缝升级；

提供丰富的状态指示，可实时监控产品状态；

不占用设备空间，非常适合空间有限、对重量要求严格的设备；

光缆长度支持定制，可以附带缆盘便于快速整齐收放光缆。

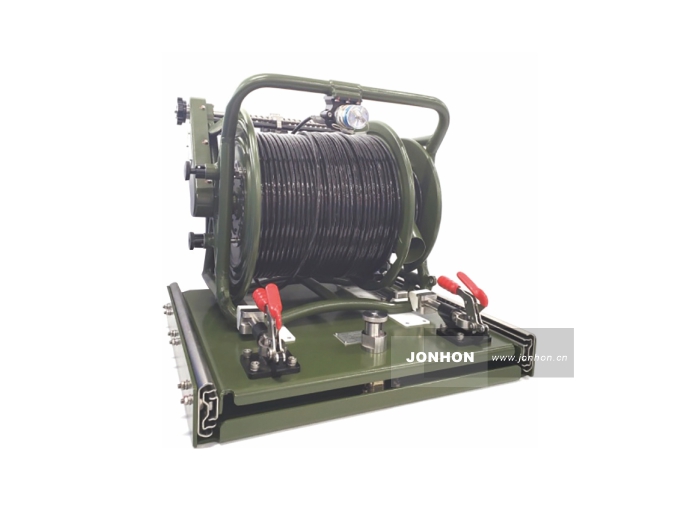

采用光电混合传输方案，重量轻；

带排线器装置，收线时自动排线整齐，省时省力；

产品体积小、功耗低、使用简单、安装方便。

光链路双冗余，可靠性高；

产品重量轻，能实现单兵快速收放线操作；

产品体积小、功耗低、使用简单、安装方便；

产品兼容性强、同型号产品互换性好。

电连接光传输，延长传输距离，解决光纤污染；

提供丰富的状态指示，可实时监控产品状态；

将处理电路集成在连接器中，空间占用非常小；

采用XC158标准接口，方便系统平滑升级。

高密度设计，功能电路集成在连接器内部；

内置自动光功率控制（APC）电路，保证光功率稳定输出；

产品指标优越、稳定性高；

产品体积小、功耗低、重量轻、使用简单。

详见选型手册。

850nm并行四通道双向有源光缆；

每通道工作频率高达3.125Gbps；

最大传输距离100m（OM3光纤）；

单端功耗低于4W；

工作温度为-40℃～+85℃；

八路CML 信号。

850nm并行十二通道双向有源光缆；

每通道工作频率高达3.125Gbps；

最大传输距离100m（OM3光纤）；

单端功耗低于1.5W；

工作温度为-40℃～+85℃；

二十四路CML 信号。

标准QSFP 接口插座；

最大支持分辨率4K(4096×2160@60Hz)；

最大传输距离300m；

单端功耗低于1.5W；

工作温度为-40℃～+85℃。

电连接光传输，延长传输距离，解决光纤污染；

支持分辨率1920×1200@60Hz、1920×1080@60Hz、1280×1024@60Hz、1024×768@60Hz、800×600@60Hz；

最大传输距离50m；

单端功耗低于2W；

工作温度为-40℃～+85℃。

单通道6.25Gbps 传输速率；

全金属外壳；

采用抗振动设计；

3.3V供电；

抗总剂量能力TID≥10krad(Si)；

单粒子锁定阈值SEL ≥37Mev·cm²/mg；

尾纤式光接口。

单通道6.25Gbps 传输速率；

采用抗振动设计；

多路高速信号电光/ 光电转换；

双套冗余冷备份工作方式；

具有白漆热控涂层，半球发射率εH：0.90±0.02，太阳吸收比αS：0.10±0.02；

抗总剂量能力TID≥10krad(Si)；

单粒子锁定阈值SEL ≥37Mev·cm²/mg。

单路6.25Gbps 传输速率；

采用抗振动设计；

多路高速信号电光/ 光电转换；

双路冗余冷备份工作模式；

抗总剂量能力TID≥10krad(Si)；

单粒子锁定阈值SEL ≥37Mev·cm²/mg。

单路6.25Gbps 传输速率；

采用抗振动设计；

多路高速信号电光转换；

双路冗余冷备份工作模式；

具有黑漆热控涂层，半球发射率εH：≥0.85；

抗总剂量能力TID≥10krad(Si)；

单粒子锁定阈值SEL ≥37Mev·cm²/mg。

单路6.25Gbps 传输速率；

采用抗振动设计；

多路高速信号光电转换；

双路冗余冷备份工作模式；

具有黑漆热控涂层，半球发射率εH：≥0.85；

抗总剂量能力TID≥10krad(Si)；

单粒子锁定阈值SEL ≥37Mev·cm²/mg。

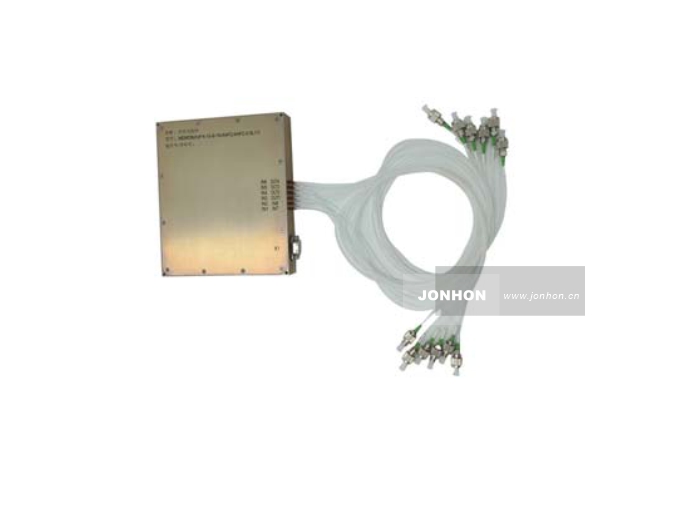

8×4路光信号的无阻塞自由切换；

SPI 通信接口；

抗总剂量能力：≥40Krad(Si)；

单粒子闩锁阈值：≥75MeV·cm²/mg；

单粒子翻转阈值：≥37MeV·cm²/mg。

12×6路光信号的无阻塞自由切换；

ASAAC 标准模块结构形式，配装LRMV光电混合连接器；

CAN2.0总线通信，双路冗余备份；

宇航环境应用，满足总剂量≥10krad(Si)。

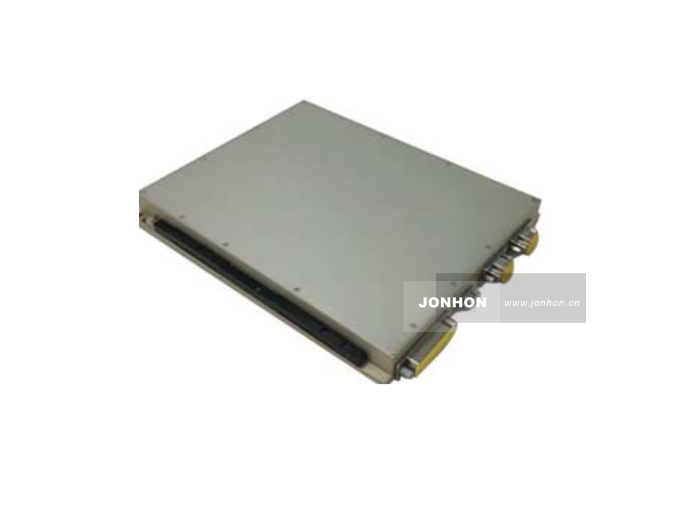

16×16路光信号的无阻塞自由切换；

改进型ASAAC模块结构形式；

SPI 通信接口；

抗总剂量能力：≥40Krad(Si)；

单粒子闩锁阈值：≥75MeV·cm²/mg；

单粒子翻转阈值：≥37MeV·cm²/mg。

4路光信号的幅度和相位校准；

完成幅度和校准后按40% 和60% 的比例分光成8路输出；

ASAAC 标准模块结构形式，配装LRMV光电混合连接器；

CAN2.0总线通信，双路冗余备份；

宇航环境应用，满足总剂量≥10krad(Si)。

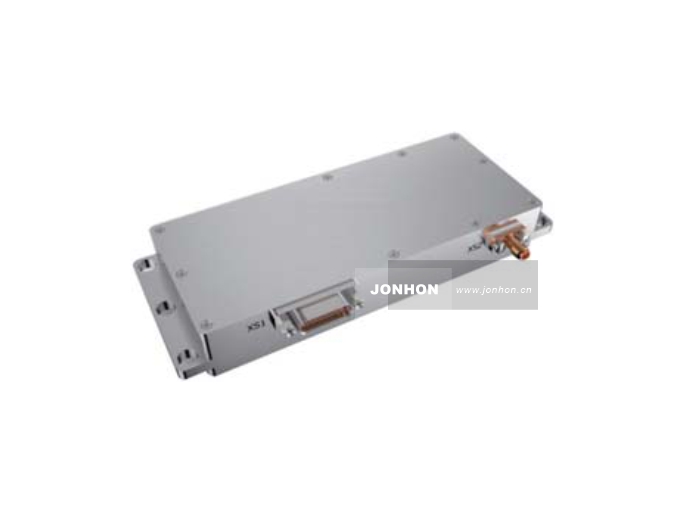

基于“软件无线电”方案，具备良好扩展性；

具备数据加密和抗干扰功能；

体积小、重量轻，使用灵活、安装方便；

采用无线跳频技术。

10路开关量输出、5路开关量输入；

无线传输与光缆有线传输互为备份；

无线传输基于“软件无线电”方案，具备加密、抗干扰等功能；

远端作为手持设备，由独立可充电电池供电；

远端具备显示屏，提供控制系统关键参数监测显示。

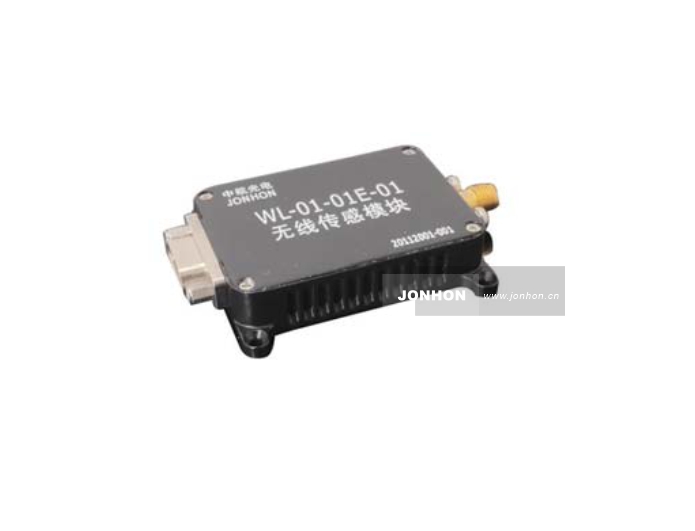

功耗低、体积小；

上电自动搜索、自动完成入网；

入网节点数多，适合传感器密集场所，有效减少布线情况；

使用灵活、安装方便。

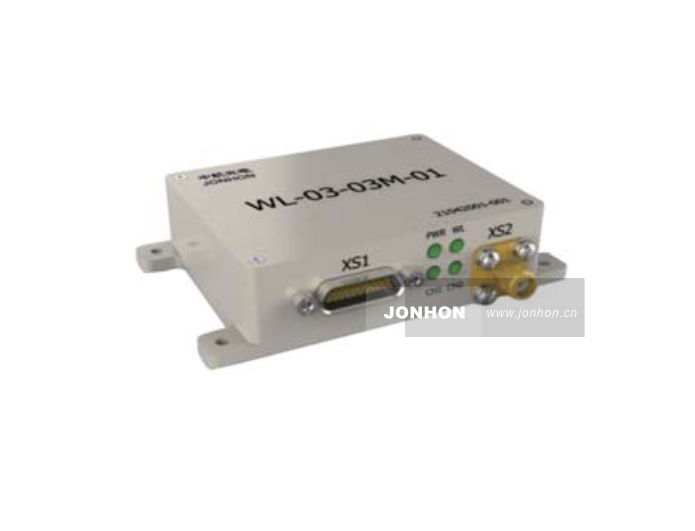

两路以太网、一路RS422同时收发；

无线主从组网，支持32个节点；

节点自由入网、退网；

体积小、重量轻。

详见选型手册。

产品采用单模光纤，传输距离不大于10km；

产品支持双电源供电，供电电压 AC220V±10% 和 DC28V±6V；

CAN 信号速率：250Kbps 、500Kbps、1Mbps 可按键调节；

CAN 信号终端电阻（120Ω）匹配可按键调节；

产品配置蓄电池支持持续工作时间：≥4h（常温条件下）；

产品内部结构采用模块化设计，维修性强；

产品选用加固结构，适用于严酷环境。

实现多种信号的单纤复用传输；

功耗低、使用简单、安装方便。

支持PAL/NTSC/ SECAM 等多种制式；

提供丰富的状态指示，可实时监控产品工作状态；

外形小巧、安装方便、操作简单、维修便利。

支持PAL/NTSC/ SECAM 制式；

具备自动增益功能，可将衰减过的低电平视频输入信号归一化到标准的视频电平；

提供丰富的状态指示，可实时监控产品工作状态。

支持VGA视频信号电光/ 光电转换，延长VGA信号传输距离；

单路VGA信号，无压缩传输，最大分辨率为1024×768@60Hz 具备向下兼容性；

产品采用AC220V供电，应用方便；

提供状态指示，可实时监控产品工作状态。

符合DVI1.0标准；

最大分辨率可支持1920×1080@60Hz、1600×1200@60Hz，向下兼容标准分辨率；

显示器EDID 信息自动回传；

提供状态指示，可实时监控产品工作状态；

视频信号无压缩传输，传输延时低。

输入输出接口具有静电防护功能；

可以支持一路Full模式Camera Link 视频传输；

功耗小、可靠性高、传输距离远。

输入输出接口具有静电防护功能；

可以支持一路Full模式和一路Base 模式同时传输；

功耗小、可靠性高、传输距离远、环境适应性好。

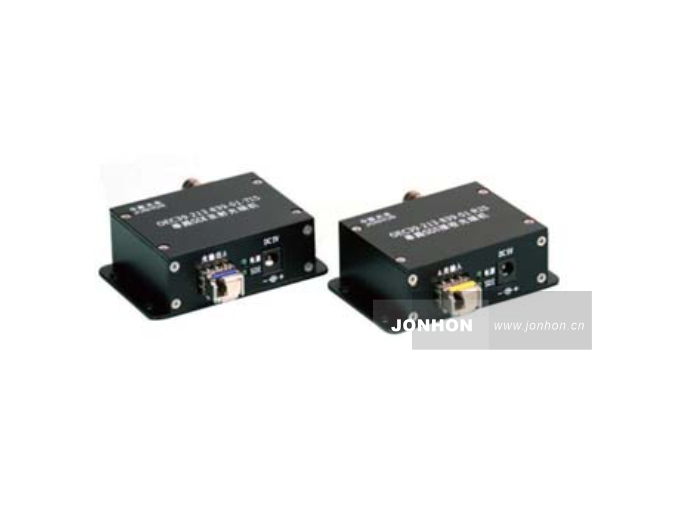

符合SMPTE424M、SMPTE292M、SMPTE259M 标准；

产品指标优越、自适应传输SD/HD/3G-SDI 视频信号；

产品体积小、功耗低、重量轻、使用简单、安装方便；

产品兼容性强、同型号产品互换性好。

输入输出接口具有静电防护功能；

符合DVI1.0标准；

最大分辨率可支持1600×1200@60Hz，并向下兼容标准分辨率；

输入接口具有均衡，输出接口有预加重功能，电信号传输距离远。

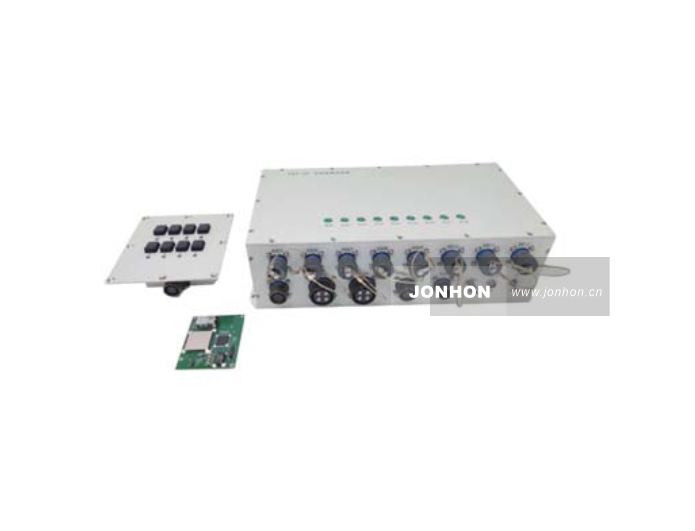

实现对输入的27路信号选择其中任意不大于3路信号进行输出；

可以通过串口RS232方式对输入信号通道和输出信号通道进行控制；

产品内部结构采用模块化设计，维修性强。

实现对输入的8路信号选择其中任意的4 路进行本地输出，任意4路进行远端输出；

可以通过CAN2.0总线对输入信号通道和输出信号通道进行控制；

产品内部结构采用模块化设计，维修性强；

产品兼容性强，同型号产品互换性好。

最大分辨率可支持1920×1080@60Hz、1600×1200@60Hz，向下兼容标准分辨率；

显示器EDID 信息自动回传；

光纤互联的交叉矩阵，抗干扰能力强，操控距离远。

Camera Link 视频分辨率：640×512@30Hz、1920×1080@30Hz；

SDI 视频分辨率：1920×1080@30Hz；

输出有效图像叠加；

延时≤1 帧。

符合IEEE802.3u标准；

百兆收发器网口速率10/100Mbps 自适应；

支持电口Auto-MDI/MDIX；

提供丰富的状态指示，可监控产品状态；

支持壁挂式/ 台式安装，使用简单，可靠性高，功耗低。

支持4路百兆以太网20km光纤传输；

具有丰富的状态指示，可监控对本地及远端的电口和光口链路状态；

体积小、重量轻、操作简单；

功耗低、产品指标优越、稳定性高。

支持网络设备驱动接口和字符设备驱动接口；

支持电流、温度监测；

支持100% 国产化；

提供驱动接口库，方便进行二次开发；

支持固件在线更新功能；

支持100% 国产化研制。

支持链路聚合功能；

支持端口镜像功能；

支持单播、多播和广播风暴抑制功能；

支持基于CLI 和WEB的网管功能；

支持VLAN 功能；

支持IGMP SNOOPING 功能；

支持静态路由、RIP 和OSPF 动态路由协议；

支持MDI/MDIX自适应；

支持STP/RSTP/MSTP。

支持半双工模式下的背压和全双工模式下的IEEE802.3x 流控功能；

支持链路聚合；

支持端口镜像功能；

支持DLF 单播、多播和广播风暴抑制功能；

支持基于CLI 和WEB的网管功能；

支持VLAN 功能；

支持IGMP SNOOPING 功能；

支持MDI/MDIX自适应；

支持三层组播协议，支持STP、RSTP、MSTP 等生成树协议；

具备板级BIT 功能，可以通过网络管理接口周期上报模块各端口工作状态等信息；

通过SNMP2.0协议实现网络管理，可以实现终端双路以太网绑定为同一个 IP 地址。

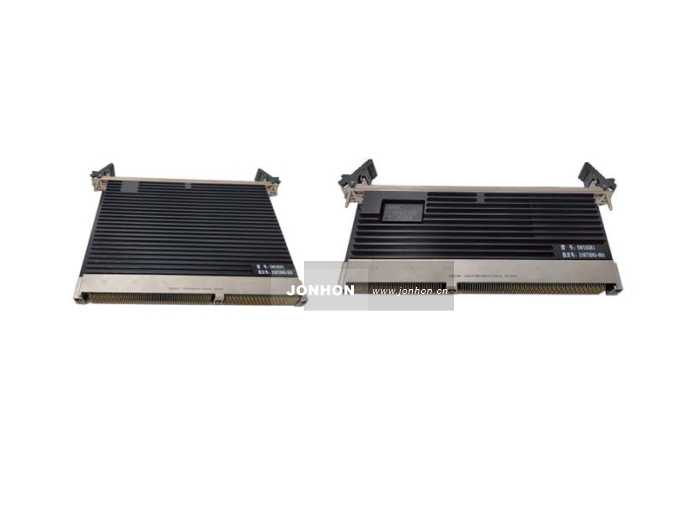

支持40G 端口配置成4个10G 端口；

支持端口镜像功能；

支持基于CLI 的网管功能；

支持VLAN 功能；

支持IGMP SNOOPING 功能；

支持静态路由、RIP 和OSPF 动态路由协议；

支持BMC。

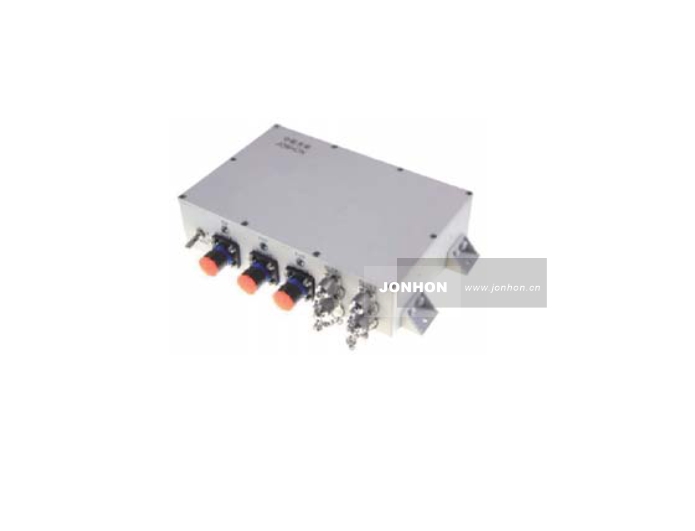

以太网信号采用光纤传输，提高以太网信号的抗干扰性；

1000M 全双工以太网；

以太网支持广播、组播、单播和TFTP 协议；

CAN 协议支持2.0A和2.0B版本；

支持以太网IP 地址、端口号，CAN 波特率参数配置；

支持上位机软件和命令行两种方式进行参数配置；

产品体积小、功耗低、重量轻、使用简单、安装方便。

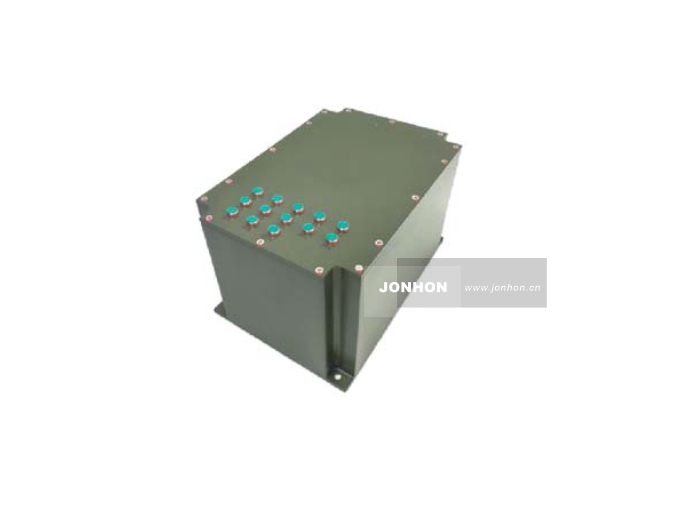

支持8路RS422数据接入；

串口数据位、停止位、校验位可配置；

UDP 端口号和IP 地址可配置；

支持基于CLI 和WEB的网管功能；

支持VLAN 功能；

支持MDI/MDIX自适应。

 GJB599Ⅰ系列滤波连接器是在 GJB599Ⅰ系列电连接器基础 上改制而成，内部装有滤波元件，它可以与 GJB599Ⅰ系列 （MIL-C-38999Ⅰ系列）连接器互配和互换。

GJB599 Ⅲ系列滤波连接器是在 GJB599 Ⅲ系列电连接器基础 上改制而成，内部装有滤波元件，它可以与 GJB599Ⅲ系列 （MIL-C-38999 Ⅲ系列）连接器互配和互换。

GJB599Ⅱ系列滤波连接器是在 GJB599Ⅱ系列电连接器基础上改制而成， 内部装有滤波元件，它可以与 GJB599Ⅱ系列（MIL-C-38999Ⅱ系列） 连接器互配和互换。

GJB598Ⅰ系列滤波连接器是在 GJB598Ⅰ系列电连接器 基础上改制而成，内部装有滤波元件，它可以与 GJB 598Ⅰ系列（MIL-C-26482Ⅰ系列）连接器互配和互换。

GJB598Ⅱ系列滤波连接器是在GJB598Ⅱ系列电连接器基础上改制而成，内部装有滤波 元件，它可以与GJB598Ⅱ系列（MIL-C-26482Ⅱ系列）连接器互配和互换。

XC158 系列滤波连接器是在 XC158 系列电连接器基础上改制而成，内部装有滤波元件，它可以与 XC158 系列连接器互配和互换。

F 系列微圆形高密度滤波电连接器结构为直式推入拉出结构，插 合后有自锁功能 ；

该系列连接器具有快速插拔、高密度、小体积、盲插及耐环境等 特点，特别适合于高密度安装、相对狭小的空间安装及使用旋转 方式插合分离困难的场合；

端接形式：插座——焊接、直式印制板

Y50 系列圆形滤波连接器共有三个系列：英制系列、公制系列、电源系列；

能够与 Y50 系列电连接器互换 ；

卡口式快速连接 ；

多种导电镀层可以选择

能够与 Y11 系列电连接器互换；

卡口式快速连接，体积小、重量轻 ；

接线形式为焊接式；

多种导电镀层可以选择

YL系列滤波连接器是在YL系列电连接器基础上改制而成， 内部装有滤波电路，它可以与YL系列连接器互配和互换。

能够与 YMG 系列电连接器互换；

卡口式快速连接，体积小、重量轻 ；

接线形式为焊接式 ；

高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小

XCH系列滤波连接器是在XC系列（符合GJB 2889）电连接器基础上改制而成，内部装有滤波元件，它可以与 XC、XCA、XCG、XCH、CXCH及XCM等系列连接器互配和互换。 CXCH-01系列滤波连接器是在CXCH-01系列电连接器基础上改制而成，内部装有滤波元件，它可以与CXCH- 01系列连接器互配和互换。 XCE系列滤波连接器是在XCE系列电连接器基础上改制而成，内部装有滤波元件，它可以与XCE系列连接器互配和互换。

XCF 系列滤波连接器是在 XCF 系列电连接器基础上改制而成，内部装有滤 波元件，它可以与 XCF 系列连接器互配和互换。

微矩形滤波电连接器属于低通滤波器，可保证信号传输正常并兼具抑制高频电磁干扰功能，常用的有C型和Π型两 种滤波电路形式，采用的是高可靠陶瓷平面阵列板滤波电容。 微矩形滤波电连接器接口符合GJB2446（等效于MIL-STD-83513）标准的要求。其中，插头采用高可靠绞线插 针，插座是在非滤波插座基础上通过内部结构改进增加滤波电路，从而在不改变设备原有安装和互配的情况下，解决了 电子设备的小型化、高密度及电磁干扰的问题。

接口符合 ARINC600 标准；

采用模块化结构设计，不同的绝缘体部件与壳体配合形成多种型号， 满足不同用户使用要求；

可实现功率、高速、高频、光接触件混装，实现信号集成传输；

8# 高速差分接触件传输速率达 1.65Gbps；

执行企业标准：Q/21EJ1697

模块组合式结构；

可与美国 DPX 系列电连接器互换；

防误插导销、导套；

接触件尾端焊接；

广泛用于电子组合机柜和机箱之间的电路连接

安装尺寸符合 MIL-C-24308；

可与 JC1 系列（D 系列）连接器互换；

9、15、25、37、50 等多种芯数可供选择；

端接形式有焊接和印制板焊接

在允许改变壳体尺寸的情况下，我公司所有金属外壳连接器均可以改装成防雷连接器；

品种多样，覆盖面广，可和普通标准电连接器互配、互换；

每一接触偶与壳体均可制成一个完整的泄放回路；

根据需要可同时实现滤波与浪涌抑制功能；

具备优良的防潮湿、防盐雾、防淋雨等性能；

采用特殊保护措施，可以耐较高的冲击、振动及温度变换；

适用于各种信号输入、输出、转接端口的电磁兼容；

可根据用户要求在同一连接器内混装不同的抑制器件；

可供选择的瞬态抑制器件分档详细，便于用户调整到最佳的电参数。

接口及安装尺寸符合 GJB599A（MIL-DTL-38999K）I 系列 ；

卡口式快速连接；

具有良好的防雷电、滤波功能 ；

具有防静电（ESD），防开关瞬态干扰功能 ；

EMI/RFI 屏蔽 ；

可按要求加装滤波功能 ；

具有抗高强度振动特性；

具有焊线杯和 PCB 焊接两种端接形式；

 满足标准 RTCA/Do-160、GJB3567、GJB2639、HB6167 中防雷要求

接口及安装尺寸符合 GJB599A（MIL-DTL-38999K）Ⅲ系列；

螺纹式连接；

具有良好的防雷电、滤波功能；

具有防静电（ESD），防开关瞬态干扰功能；

可按要求加装滤波功能；

具有良好的气密封性能 ；

具有焊线杯和 PCB 焊接两种端接形式；

满足标准 RTCA/Do-160、GJB3567、GJB2639、HB6167 中防雷要求

接口和安装尺寸符合 ARINC600 标准；

采用转接结构设计，防雷部件与连接器可分离 ；

不影响功率、高速、高频、光接触件传输 ；

满足 RTCA/Do-160、GJB3567、GJB2639、HB6167 等标准中防雷要求；

用于航空及军用设备机柜，具有良好的耐环境性能

定制组合式设计；

具有良好的防雷电、瞬态尖峰功能；

具有防静电（ESD）功能，防开关瞬态干扰功能；

可集成信号滤波和电源滤波；

可实现印制板式插针、焊杯、刚柔板组件等多种端接形式；

具有抗高强度振动特性，具有良好的耐环境性能；

满足 RTCA/Do-160、GJB3567、GJB2639、HB6167 标准  中防雷要求；

接口支持 GJB599、S6、S7、J30J、CRM 等系列连接器 ；

信号类型可满足电源、离散信号、串口、总线、音视频等信号

通过光束扩展提升耐脏污能力；

光路非接触连接可提高振动性能和机械寿命；

特别适用于强振动，插拔次数多以及砂尘等恶劣环境，如 机载、车载、舰载等；

通过航空部级鉴定；

三头螺纹快速连接，并带有防松脱机构 ；

原位替换 J599A8 系列光纤连接器；

接口尺寸符合 GJB599A(MIL-DTL-38999) Ⅲ，性能符合 ARINC801 标准；

执行企业标准：Q/21EJ3966

通过光束扩展提升耐脏污能力；

光路非接触连接可提高振动性能和机械寿命；

符合 GJB599A(MIL-DTL-38999) Ⅲ系列接口，可原位替换 J599III 系列光纤连接器；

三头螺纹快速连接，并带有防松脱机构；

可选 2 芯～ 61 芯共 12 种接点；

执行企业标准：Q/21EJ841

接口尺寸符合 GJB599A(MIL-DTL-38999) Ⅲ，性能符合 ARINC801 标准；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

三头螺纹快速连接，并带有防松脱机构；

可选 2 芯～ 32 芯共 8 种接点；

执行企业标准：Q/21EJ1305

外壳体可选用不同材料及镀层，适应不同环境要求；

五键定位，有盲插和防错插功能；

卡口式结构，快速连接；

可选 2 芯～ 32 芯共 8 种接点；

执行企业标准：Q/21EJ1569

符合 GJB599A(MIL-DTL-38999) Ⅲ系列接口；

外壳体可选用不同材料及镀层适应不同环境要求；

五键定位，有盲插和防错插功能；

三头螺纹快速连接，并带有防松脱机构；

可选 1 芯～ 61 芯共 14 种接点；

执行企业标准：Q/21EJ841

接触件采用 MT 插针，集成度高，可实现 12 ～ 192 路高密度光信号传输；

适用于野外环境，满足高抗拉要求；

符合 GJB599A(MIL-DTL-38999)III 系列接口；

执行企业标准：Q/21EJ1891

接触件采用 MT 插针，集成度高，可实现 12 ～ 192 路高密度光信号 传输；

适用于野外环境，满足高抗拉要求；

采用卡口连接，操作方便，可实现快速连接；

执行企业标准：Q/21EJ1891

金属壳体：材料有不锈钢钝化和铜合金镀镍可选；

五键定位，有盲插和防错插功能；

可选多芯陶瓷插针和 MT 插针，满足高密度节点需求；

执行企业标准：Q/21EJ866

符合 GJB599A(MIL-DTL-38999) Ⅲ系列接口；

可同时连接光和电信号;

具有电磁屏蔽功能;

外壳体可选用不同材料及镀层适应不同环境要求;

五键定位，有盲插和防错插功能;

三头螺纹快速连接，并带有防松脱机构;

有多种尾部变化形式可选;

12#、16#、20# 孔位可装光纤接触件;

执行企业标准：Q/21EJ5164

接触件采用 MT 插针，集成度高，可实现 12 ～ 72 路高密度信号传输;

适用于室内机箱印制板安装环境;

插头可选择接带状光纤，圆形光缆等多种形式;

壳体材质可选择铝合金镀镍、铜合金镀镍;

符合企业标准：Q/21EJ755

适配 VPX 的光纤连接器，符合 VITA 66 标准;

采用标准 MT 接口，性能可靠、操作简单、集成度高，产品可实 现高密度光信号传输;

体积小、重量轻，具有盲插功能;

 产品适用于航空、电子、兵器、舰船等系统;

执行企业标准：Q/21EJ755

接触件采用 MT 插针，集成度高，可实现 12 ～ 72 路高密度信号传输;

适用于室内机箱面板安装环境;

插头可选择接带状光纤，圆形光缆等多种形式;

壳体材质可选择铝合金镀镍、铜合金镀镍;

符合企业标准：Q/21EJ755

直插预锁，操作简单，方便安装调试;

螺钉加固，耐强振动冲击;

插座接触件预定位，消除尾部带纤弯曲布线引起的接触件倾斜;

适用于室内狭窄机箱面板安装;

执行企业标准：Q/21EJ10270

卡口式连接，操作简单，连接迅速 ;

三键定位，有盲插和防错插功能;

体积小、重量轻，耐环境能力强 ;

优化锁紧结构，加强耐振动性能;

可选 2 芯、4 芯等接点;

执行企业标准：Q/21EJ1328

卡口式连接，操作简单，连接迅速;

三键定位，有盲插和防错插功能;

体积小、重量轻，耐环境能力强;

可选 2 芯、4 芯、12 芯、24 芯、48 芯接点;

执行企业标准：Q/21EJ1328

符合邮电部 YD/T987 及国际标准 IEC61754-2;

标准金属零件，互换性好;

卡口式结构，连接取卸快速;

陶瓷插针，UPC 研磨;

转接器采用一体化机加外壳，陶瓷套筒，插入损耗低;

执行企业标准：Q/21EJ112

符合邮电部 YD/T1272.4 及国际标准 IEC61754-13 ;

标准金属零件，互换性好;

陶瓷插针，UPC、APC 研磨;

转接器采用金属外壳，陶瓷套筒，插入损耗小;

执行企业标准：Q/21EJ112

符合 YD/T1272.1 及国际标准 IEC61754-20;

复合材料，挂钩锁紧，光学性能良好;

体积小，重量轻，适合高密度安装;

标准塑料壳体，互换性好;

推拉式 RJ-45 锁紧结构，连接可靠 , 取卸快速;

φ1.25 陶瓷插针，UPC 研磨 ;

执行企业标准：Q/21EJ112

符合邮电部 YD/T1272.3 及国际标准 IEC61754-4;

复合材料，轴向锁紧 , 连接可靠;

推拉式结构，连接取卸快速;

标准塑料零件，互换性好;

陶瓷插针，UPC、APC 研磨;

陶瓷套筒，插入损耗低;

执行企业标准：Q/21EJ112

采用标准插头，性能可靠;

2、4、6、8 等多芯数可以选择;

光缆可选铠甲;

分支缆直径：Φ2、Φ3;

执行企业标准：Q/21EJ969

标准塑料壳体，互换性好；

推拉式结构，连接取卸快速；

轴向锁紧开关，连接可靠；

可同时接通 12 芯光纤，适合高密度安装；

光缆：带状光纤、带状光缆 ；

分线：φ0.9、φ2；

符合标准：IEC61754-7、TIA/EIA-604-5-A

产品适用于 GDJ8、LRM、VPX 等连接器中，或通过 MT 夹与光模块的 MT 端相连；

多芯带纤光纤接触件，光信号密度高；

弹性接触，在振动冲击环境下保证可靠接触；

体积小巧，连接可靠；

光学性能一致性好；

执行企业标准：Q/21EJ1408

实现深水环境下光、电信号传输 ；

 螺纹连接 ；

 电接触件端接形式为焊接 ；

 插座装针，插头装孔 ；

 5 种壳体号，11 种标准孔组排列 ；

 执行标准：CB 4387-2009

实现深水环境下光信号传输；

螺纹连接；

干插拔；

插头装孔，插座装针；

插座目前有方盘、圆盘两种形式；

4 种壳体号，4 种标准孔组排列；

五键位导向机构，有六种防错插键位；

执行企业标准：Q/21EJ9143

可支持核心处理机内部光纤网络的建立，并提供外部扩 展接口；

可实现复杂、高密度光信号互连，光路关系可定制；

结构紧凑，节省设备空间，重量轻；

具有良好的耐环境性能

通过光布线盒对光路梳理，简化外部布线；

封装形式及安装方式可根据需求设计；

连接器种类可选

符合 YD/T2000.1；

平面光波导原理；

波长范围宽，方向性好；

偏振相关损耗小；

多种产品封装形式可以选择；

可输出尾纤或转接器；

执行企业标准：Q/21EJ2398、Q/21EJ3988

符合 YD/T1117；

隔离度高，偏振相关损耗小；

环境性能稳定；

多种产品封装形式可以选择；

波长范围宽，隔离度高；

出纤外径：φ0.9、φ2、φ3；

执行企业标准：21EG0.204.005JT、Q/21EJ3849

符合 YD/T1320；

基于薄膜滤波片技术；

宽通带、低插损、高通道隔离度、高稳定性和可靠度；

信道数目以及波长可定制；

执行企业标准：Q/21EJ2933

符合标 YD/T1117、IEC869-1；

附加损耗低，环境性能稳定；

多种产品封装形式可以选择；

波长范围宽，方向性好；

出线外径：φ0.9、φ2、φ3；

执行企业标准：21EG0.204.006JT

符合 GB/T 13265；

高隔离度；

低插入损耗；

高回波损耗；

低偏振敏感性；

多种封装形式可选；

执行企业标准：Q/21EJ3716

符合 GB T18478；

宽带高隔离度 ；

低插入损耗；

低偏振隔离度；

低偏振相关损耗；

在线式紧凑型封装 ；

光路无胶；

执行企业标准：Q/21EJ4146

符合 YD/T894；

多种产品形式可以选择；

体积小，安装方便；

环境性能稳定；

回波损耗大

符合 YD/T1689；

低插损；

宽工作波长范围；

低串扰；

高稳定性，高可靠性；

无胶光路；

锁定和非锁定类型；

执行企业标准：Q/21EJ3019

小封装；

高稳定性，高可靠性；

无胶光路；

非锁定；

多通道

放大倍率可选，涵盖 40 倍 -200 倍放大；

体积小、重量轻、便于携带；

接口齐全、可根据需检测光纤连接器种类接受接口定制

事件盲区 1.35m，衰减盲区 4.5m；

显示范围：0.1 千米至 260 千米；

中心波长：1310/1550 nm±20 nm

光纤端面电动清洁笔，可将光纤端面上的无水性的污渍清除干净，并将污渍带离 ；

达到快速，简单，高效的清洁目的；

可更换清洁杆的使用次数多，并且更换方便、快捷、容易操作；

可以选择多种适配清洁杆的类型，能够保证适用于现场的所有类型连接器；

用于现场光网络中光链路的清洁维护，具有良好的耐环境性能
